生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
【產品概述】

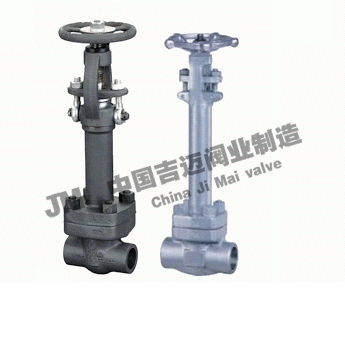

DZ11H、DZ11Y 型 150(Lb)~800(Lb) 鍛鋼低溫閘閥：手動、內螺紋（絲口）連接、明桿楔式單閘板，DZ11H 閥座密封面材料為 Gr3 系不銹鋼、DZ11Y 閥座密封面材料為硬質合金，壓力等級 150Lb~800Lb，閥體為碳素鋼的低溫型閘閥。
【產品性能參數】
DZ11H、DZ11Y 型 150(Lb)~800(Lb) 鍛鋼低溫閘閥主要性能參數
|
型號
|
壓力級 (LB)
|
工作壓力 (MPa)
|
適用溫度 (℃)
|
適用介質
|
|
DZ11H-150(Lb)
|
150
|
2.0
|
≤425
|
水、蒸汽、油品
|
|
DZ11H-300(Lb)
|
300
|
5.0
|
|
DZ11H-600(Lb)
|
600
|
10.0
|
|
DZ11H-800(Lb)
|
800
|
14.0
|
|
DZ11Y-150(Lb)
|
150
|
2.0
|
≤425
|
水、蒸汽、油品
|
|
DZ11Y-300(Lb)
|
300
|
5.0
|
|
DZ11Y-600(Lb)
|
600
|
10.0
|
|
DZ11Y-800(Lb)
|
800
|
14.0
|
【產品零部件材料】
DZ11H、DZ11Y 型 150(Lb)~800(Lb) 鍛鋼低溫閘閥零部件材料
|
型號
|
材料
|
|
閥體、閥蓋、閘板
|
閥桿
|
密封面
|
填料
|
|
DZ11H-150(Lb)
|
碳素鋼
|
鉻不銹鋼
|
鉻不銹鋼或碳鋼堆焊硬質合金
|
柔性石棉
|
|
DZ11H-300(Lb)
|
|
DZ11H-600(Lb)
|
|
DZ11H-800(Lb)
|
|
DZ11Y-150(Lb)
|
碳素鋼
|
鉻不銹鋼
|
鉻不銹鋼或碳鋼堆焊硬質合金
|
柔性石棉
|
|
DZ11Y-300(Lb)
|
|
DZ11Y-600(Lb)
|
|
DZ11Y-800(Lb)
|
返回頁首 ⇑
【產品外形及結構尺寸】
DZ11H、DZ11Y 型 150(Lb)~800(Lb) 鍛鋼低溫閘閥主要外形及結構尺寸 (mm)
|
DN
|
S/mm
|
T/in
|
W/mm
|
H（開）/mm
|
重量/kg
|
|
in
|
mm
|
JNSI
|
JIS
|
|
½
|
15
|
21.8
|
22.2
|
½
|
125
|
333
|
7.1
|
|
¾
|
20
|
27.1
|
27.7
|
¾
|
125
|
360
|
9.4
|
|
1
|
25
|
33.8
|
34.5
|
1
|
160
|
407
|
13.5
|
|
1¼
|
32
|
42.6
|
42.2
|
1¼
|
160
|
475
|
15.0
|
|
1½
|
40
|
48.7
|
49.1
|
1½
|
180
|
475
|
17.8
|
|
2
|
50
|
61.1
|
61.1
|
2
|
200
|
551
|
28.0
|

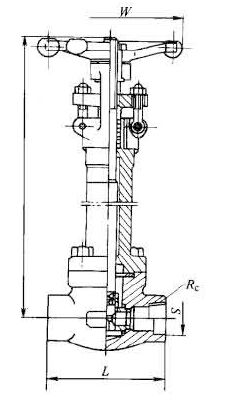

鍛鋼低溫閘閥DZ11H、DZ11Y結構圖紙：
