上海吉邁閥門制造有限公司主要生產≦法蘭低溫閘閥DZ41Y≧也是國內閘閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

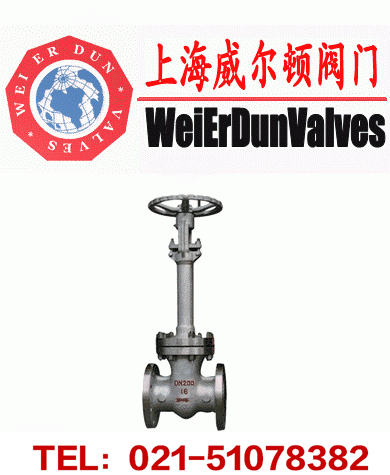

產品概述：
名稱：API低溫法蘭閘閥
型號：DZ41Y
口徑：50～300MM
壓力：1.6～6.4Mpa
溫度：-196～196℃
材料：碳鋼、不繡鋼等
設計標準：JB、GB、ANSI、BS、API、ISO、DIN、NF
執行標準
|
項目
|
設計制造
|
壓力 - 溫度基準
|
結構長度
|
法蘭連接試驗
|
試驗與檢測
|
|
標準
|
API600
|
ANSIB16.34
|
ANSI16.10
|
ANSIB16.5
|
API598
|
試驗壓力
|
試驗項目
|
殼體強度試驗 Mpa
|
高壓密封試驗 Mpa
|
低壓密封試驗 Mpa
|
適應溫度
|
|
介 質
|
水
|
空 氣
|
|
|
壓力等級
|
150Lb
|
3.0
|
2.2
|
0.6
|
≤ 150 ℃
|
|
壓力等級
|
300Lb
|
7.5
|
5.5
|
0.6
|
≤ 150 ℃
|
|
壓力等級
|
600Lb
|
15.0
|
11.0
|
0.6
|
≤ 150 ℃
|
主要零件材質
|
零件名稱
|
CF8 系列
|
CF3 系列
|
CF8 系列
|
CF3 系列
|
WCB 系列
|
|
閥體 / 閥蓋
|
CF8
|
CF3
|
CF 8M
|
CF 3M
|
WCB
|
|
閘板
|
CF8
|
CF3
|
CF 8M
|
CF 3M
|
WCB
|
|
閥桿
|
F304
|
F 304L
|
F316
|
F 316L
|
1Cr13 Graphite
|
|
填料
|
PTFF 編織
|
PTFE 編織
|
PTFE 編織
|
PTFE 編織
|
石墨 Graphite+304
|
|
墊片
|
PTFE+304
|
PTFE+ 304L
|
PTFE+ 316L
|
PTFE+ 316L
|
石墨 +304
|
|
壓蓋
|
CF8
|
CF3
|
CF 3M
|
CF 3M
|
WCB
|
|
填料壓環
|
304
|
304L
|
316L
|
316L
|
1Cr13
|
|
螺栓
|
193-BB
|
A193-B8
|
193-B 8M
|
A193-B 8M
|
35CrMoA
|
|
螺母
|
A194 -8M
|
A194 -8M
|
A194 -8M
|
A194 -8M
|
45
|
主要連接尺寸及重量
150LB主要連接尺寸及重量
|
尺寸
|
In ″
|
1/2 ″
|
3/4 ″
|
1 ″
|
1-1/4 ″
|
1-1/2 ″
|
2 ″
|
2-1/2 ″
|
3 ″
|
4 ″
|
5 ″
|
6 ″
|
8 ″
|
10 ″
|
12 ″
|
14 ″
|
16 ″
|
18 ″
|
20 ″
|
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
L
|
In
|
5.51
|
5.98
|
6.49
|
7.00
|
7.48
|
8.50
|
9.48
|
11.14
|
12.00
|
15.00
|
15.86
|
16.49
|
17.99
|
19.76
|
30.00
|
32.94
|
35.98
|
39.01
|
|
Mm
|
140
|
152
|
165
|
178
|
190
|
216
|
241
|
283
|
305
|
381
|
403
|
419
|
457
|
502
|
762
|
838
|
914
|
991
|
|
H
|
In
|
6.10
|
6.29
|
7.32
|
8.50
|
9.84
|
12.99
|
14.48
|
15.51
|
18.62
|
25.98
|
27.99
|
32.00
|
39.48
|
44.76
|
58.62
|
62.24
|
79.40
|
87.71
|
|
Mm
|
155
|
160
|
186
|
216
|
250
|
330
|
368
|
394
|
473
|
660
|
711
|
813
|
1003
|
1137
|
1489
|
1581
|
2017
|
2228
|
|
DO
|
In
|
3.93
|
3.93
|
4.92
|
6.29
|
6.29
|
9.48
|
9.48
|
11.81
|
11.81
|
13.77
|
13.77
|
15.74
|
19.68
|
23.62
|
23.62
|
25.59
|
32.99
|
35.00
|
|
Mm
|
100
|
100
|
125
|
160
|
160
|
250
|
250
|
300
|
300
|
350
|
350
|
400
|
500
|
600
|
600
|
650
|
838
|
889
|
600LB主要連接尺寸及重量
|
尺寸
|
In ″
|
1/2 ″
|
3/4 ″
|
1 ″
|
1-1/4 ″
|
1-1/2 ″
|
2 ″
|
2-1/2 ″
|
3 ″
|
4 ″
|
5 ″
|
6 ″
|
8 ″
|
10 ″
|
12 ″
|
14 ″
|
16 ″
|
18 ″
|
20 ″
|
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
L
|
In
|
6.49
|
7.48
|
8.50
|
9.01
|
9.48
|
11.49
|
12.99
|
14.01
|
17.00
|
20.00
|
22.00
|
25.98
|
30.98
|
32.99
|
32.99
|
39.01
|
42.99
|
47.00
|
|
Mm
|
165
|
190
|
216
|
229
|
241
|
292
|
330
|
356
|
432
|
508
|
559
|
660
|
787
|
838
|
838
|
991
|
1092
|
1194
|
|
H
|
In
|
6.10
|
6.29
|
7.32
|
8.50
|
9.84
|
20.07
|
21.81
|
23.42
|
28.03
|
32.51
|
`39.17
|
45.55
|
54.05
|
63.11
|
63.11
|
80.00
|
90.00
|
102.00
|
|
Mm
|
155
|
160
|
186
|
216
|
250
|
510
|
554
|
595
|
712
|
826
|
995
|
1157
|
1373
|
1603
|
1603
|
2032
|
22.86
|
2591
|
|
DO
|
In
|
3.39
|
3.39
|
4.62
|
6.29
|
6.29
|
10.00
|
10.00
|
12.00
|
14.01
|
15.98
|
20.00
|
24.01
|
27.00
|
27.00
|
27.00
|
35.00
|
35.00
|
44.01
|
|
Mm
|
100
|
100
|
125
|
160
|
160
|
254
|
254
|
305
|
356
|
406
|
508
|
610
|
686
|
686
|
686
|
889
|
889
|
1118
|
名稱：API低溫法蘭閘閥
型號：DZ41Y
口徑：50～300MM
壓力：1.6～6.4Mpa
溫度：-196～196℃
材料：碳鋼、不繡鋼等
設計標準：JB、GB、ANSI、BS、API、ISO、DIN、NF
執行標準
|
項目
|
設計制造
|
壓力 - 溫度基準
|
結構長度
|
法蘭連接試驗
|
試驗與檢測
|
|
標準
|
API600
|
ANSIB16.34
|
ANSI16.10
|
ANSIB16.5
|
API598
|
試驗壓力
|
試驗項目
|
殼體強度試驗 Mpa
|
高壓密封試驗 Mpa
|
低壓密封試驗 Mpa
|
適應溫度
|
|
介 質
|
水
|
空 氣
|
|
|
壓力等級
|
150Lb
|
3.0
|
2.2
|
0.6
|
≤ 150 ℃
|
|
壓力等級
|
300Lb
|
7.5
|
5.5
|
0.6
|
≤ 150 ℃
|
|
壓力等級
|
600Lb
|
15.0
|
11.0
|
0.6
|
≤ 150 ℃
|
主要零件材質
|
零件名稱
|
CF8 系列
|
CF3 系列
|
CF8 系列
|
CF3 系列
|
WCB 系列
|
|
閥體 / 閥蓋
|
CF8
|
CF3
|
CF 8M
|
CF 3M
|
WCB
|
|
閘板
|
CF8
|
CF3
|
CF 8M
|
CF 3M
|
WCB
|
|
閥桿
|
F304
|
F 304L
|
F316
|
F 316L
|
1Cr13 Graphite
|
|
填料
|
PTFF 編織
|
PTFE 編織
|
PTFE 編織
|
PTFE 編織
|
石墨 Graphite+304
|
|
墊片
|
PTFE+304
|
PTFE+ 304L
|
PTFE+ 316L
|
PTFE+ 316L
|
石墨 +304
|
|
壓蓋
|
CF8
|
CF3
|
CF 3M
|
CF 3M
|
WCB
|
|
填料壓環
|
304
|
304L
|
316L
|
316L
|
1Cr13
|
|
螺栓
|
193-BB
|
A193-B8
|
193-B 8M
|
A193-B 8M
|
35CrMoA
|
|
螺母
|
A194 -8M
|
A194 -8M
|
A194 -8M
|
A194 -8M
|
45
|
主要連接尺寸及重量
150LB主要連接尺寸及重量
|
尺寸
|
In ″
|
1/2 ″
|
3/4 ″
|
1 ″
|
1-1/4 ″
|
1-1/2 ″
|
2 ″
|
2-1/2 ″
|
3 ″
|
4 ″
|
5 ″
|
6 ″
|
8 ″
|
10 ″
|
12 ″
|
14 ″
|
16 ″
|
18 ″
|
20 ″
|
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
L
|
In
|
5.51
|
5.98
|
6.49
|
7.00
|
7.48
|
8.50
|
9.48
|
11.14
|
12.00
|
15.00
|
15.86
|
16.49
|
17.99
|
19.76
|
30.00
|
32.94
|
35.98
|
39.01
|
|
Mm
|
140
|
152
|
165
|
178
|
190
|
216
|
241
|
283
|
305
|
381
|
403
|
419
|
457
|
502
|
762
|
838
|
914
|
991
|
|
H
|
In
|
6.10
|
6.29
|
7.32
|
8.50
|
9.84
|
12.99
|
14.48
|
15.51
|
18.62
|
25.98
|
27.99
|
32.00
|
39.48
|
44.76
|
58.62
|
62.24
|
79.40
|
87.71
|
|
Mm
|
155
|
160
|
186
|
216
|
250
|
330
|
368
|
394
|
473
|
660
|
711
|
813
|
1003
|
1137
|
1489
|
1581
|
2017
|
2228
|
|
DO
|
In
|
3.93
|
3.93
|
4.92
|
6.29
|
6.29
|
9.48
|
9.48
|
11.81
|
11.81
|
13.77
|
13.77
|
15.74
|
19.68
|
23.62
|
23.62
|
25.59
|
32.99
|
35.00
|
|
Mm
|
100
|
100
|
125
|
160
|
160
|
250
|
250
|
300
|
300
|
350
|
350
|
400
|
500
|
600
|
600
|
650
|
838
|
889
|
600LB主要連接尺寸及重量
|
尺寸
|
In ″
|
1/2 ″
|
3/4 ″
|
1 ″
|
1-1/4 ″
|
1-1/2 ″
|
2 ″
|
2-1/2 ″
|
3 ″
|
4 ″
|
5 ″
|
6 ″
|
8 ″
|
10 ″
|
12 ″
|
14 ″
|
16 ″
|
18 ″
|
20 ″
|
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
L
|
In
|
6.49
|
7.48
|
8.50
|
9.01
|
9.48
|
11.49
|
12.99
|
14.01
|
17.00
|
20.00
|
22.00
|
25.98
|
30.98
|
32.99
|
32.99
|
39.01
|
42.99
|
47.00
|
|
Mm
|
165
|
190
|
216
|
229
|
241
|
292
|
330
|
356
|
432
|
508
|
559
|
660
|
787
|
838
|
838
|
991
|
1092
|
1194
|
|
H
|
In
|
6.10
|
6.29
|
7.32
|
8.50
|
9.84
|
20.07
|
21.81
|
23.42
|
28.03
|
32.51
|
`39.17
|
45.55
|
54.05
|
63.11
|
63.11
|
80.00
|
90.00
|
102.00
|
|
Mm
|
155
|
160
|
186
|
216
|
250
|
510
|
554
|
595
|
712
|
826
|
995
|
1157
|
1373
|
1603
|
1603
|
2032
|
22.86
|
2591
|
|
DO
|
In
|
3.39
|
3.39
|
4.62
|
6.29
|
6.29
|
10.00
|
10.00
|
12.00
|
14.01
|
15.98
|
20.00
|
24.01
|
27.00
|
27.00
|
27.00
|
35.00
|
35.00
|
44.01
|
|
Mm
|
100
|
100
|
125
|
160
|
160
|
254
|
254
|
305
|
356
|
406
|
508
|
610
|
686
|
686
|
686
|
889
|
889
|
1118
|

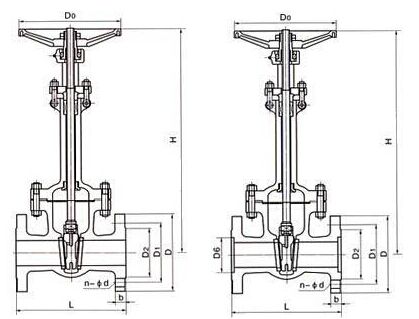

法蘭低溫閘閥DZ41Y結構圖紙：
