上海吉邁閥門制造有限公司主要生產≦Q41F46-10C襯氟球閥≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
【產品概述】

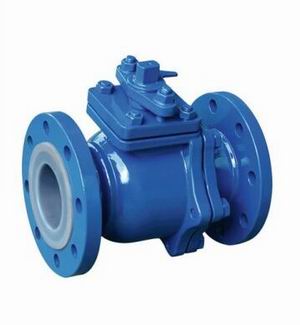

Q41F46-10C襯氟球閥內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙丙稀(F46)，故具有可靠的耐腐蝕性和密封性。廣泛用于化工、石油、冶金、醫藥等工業部門，實現對生產過程中酸、堿等強腐蝕介質的調節或切斷，在水處理過程控制中使用效果最明顯。
【閥門特點】
1、采用FEP襯里層的襯氟球閥,具有極高的化學穩定性,可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質。
2、襯氟球閥采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護。
3、啟閉件球件與閥桿鑄(鍛)為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，從根本上保證了工程中的使用安全性。
4、襯氟球閥結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏。
5、兩片式、三片式結構可適應各種不同要求的管路系統和工況條件，其中三片式球閥允許主閥體與兩側閥體分離，可實現在線快速更換、維修。
【執行標準】
設計標準：GB12237
結構長度：GB12221
法蘭標準：JB/T79-94 GB9113.1-26
檢驗試驗：JB/T9092-99
【性能參數】
|
襯氟球閥型號
|
Q41F46-10
|
Q41F46-16
|
Q41F46-10C
|
Q41F46-16C
|
|
工作壓力(MPa)
|
1.0
|
1.6
|
1.0
|
1.6
|
|
適用溫度(℃)
|
-10～150
|
-20～150
|
|
適用介質
|
腐蝕性介質
|
|
材料
|
閥體
|
鑄鐵內襯聚四氟乙烯
|
鑄鐵內襯聚四氟乙烯
|
|
球體
|
鑄鋼外包聚四氟乙烯
|
|
密封圈
|
增強聚四氟乙烯
|
聚四氟乙烯
|
|
填料
|
聚四氟乙烯
|
【外形和連接尺寸】
|
公稱通徑
|
PN1.6(MPa)襯氟球閥外形尺寸和連接尺寸
|
參考值
|
重量
|
|
DN
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Φd
|
H1
|
D0
|
kg
|
|
15
|
130
|
95
|
65
|
45
|
3
|
14
|
4-Φ14
|
95
|
140
|
4
|
|
20
|
140
|
105
|
75
|
55
|
3
|
14
|
4-Φ14
|
98
|
150
|
4.5
|
|
25
|
150
|
115
|
85
|
65
|
3
|
16
|
4-Φ14
|
113
|
150
|
5.5
|
|
32
|
165
|
135
|
100
|
78
|
3
|
18
|
4-Φ18
|
130
|
180
|
7
|
|
40
|
180
|
145
|
110
|
85
|
3
|
18
|
4-Φ18
|
135
|
200
|
9
|
|
50
|
200
|
160
|
125
|
100
|
3.5
|
20
|
4-Φ18
|
140
|
220
|
15
|
|
65
|
220
|
180
|
145
|
120
|
3.5
|
20
|
4-Φ18
|
145
|
280
|
17
|
|
80
|
250
|
195
|
160
|
135
|
4
|
22
|
8-Φ18
|
205
|
320
|
30
|
|
100
|
280
|
215
|
180
|
155
|
4
|
24
|
8-Φ18
|
230
|
380
|
40
|
|
125
|
320
|
245
|
210
|
185
|
4
|
26
|
8-Φ18
|
252
|
500
|
60
|
|
150
|
360
|
280
|
240
|
210
|
4
|
28
|
8-Φ23
|
283
|
600
|
75
|
|
200
|
400
|
335
|
295
|
265
|
5
|
30
|
8-Φ23
|
325
|
750
|
130
|
|
250
|
450
|
405
|
335
|
320
|
5
|
34
|
12-Φ26
|
370
|
900
|
210
|

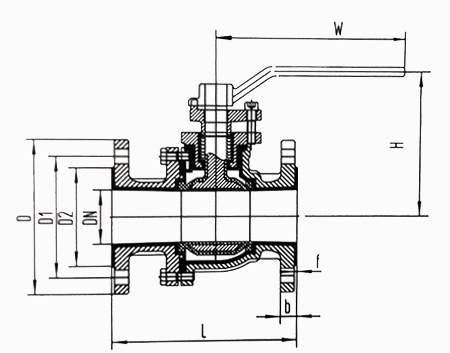

襯氟球閥Q41F46-16C結構圖紙：
