產品型號：G941WJ
產品口徑：DN25-DN400
產品壓力：1.0mpa-1.6mpa
連接方式：法蘭
閥體材質：鑄鐵
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦電動襯膠隔膜閥G941J≧也是國內隔膜閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

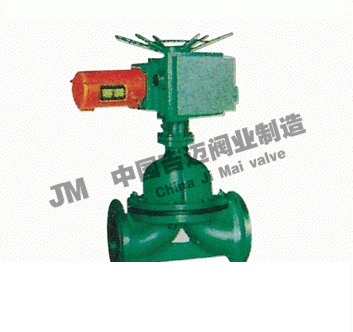

電動襯膠隔膜閥G941J是一種特殊形式的具有截斷功能的閥門，其啟閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料復合）制成的隔膜組成，并將閥體內腔隔開以達到截斷管內介質之目的。

電動襯膠隔膜閥基本結構

1、復合隔膜將閥體下部腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿，閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免。2、做為執行元件的膜件由于頻繁的啟閉易產生疲勞斷裂，應視工況，介質特性進行定期更換。3、塑料的防腐性能及推薦使用溫度見“閥門及管路附件塑料襯里性能表。”

電動襯膠隔膜閥設計規范

遵循GB/T 12239，BS 5156標準

電動襯膠隔膜閥驅動方式

手動、氣動（常開或常閉）、電動

電動襯膠隔膜閥主要零部件材料表

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
		Z	C	P	R	PL	RL
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	閥瓣/閥桿	25	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	襯里/閥座	PCTEF（F3）,FEP（F46）,PFA（可溶F4）,PP,PO
4	隔膜	FEP（F46）/CR（氯丁橡膠）PFA（可溶F4）/FPDM（乙丙橡膠）
5	支架	PTFE（F4）		CF8		CF8
6	閥桿螺母	ZCuAl10Fe3		ZCuAl10Fe3		ZCuAl10Fe3
7	緊固螺栓	35		1Cr17Ni2		1Cr18Ni9Ti
8	螺母	45		0Cr18Ni9		0Cr18Ni9
9	手輪	WCB		WCB		WCB

電動襯膠隔膜閥主要外形和連接尺寸

公稱通經		L	D	D1	D2	f	b	Z-φd	D	D1	D2	f	b	Z-φd
DN（mm）	NPS（inch）	L	PN1.0MPa						PN1.6MPa
15	1/2	125	80	55	40	2	12	4-φ12	95	65	45	2	14	4-φ14
20	3/4	135	90	65	50	2	14	4-φ12	105	75	55	2	16	4-φ14
25	1	145	100	75	60	2	14	4-φ12	115	85	65	2	16	4-φ14
32	5/4	160	120	90	70	2	16	4-φ14	135	100	78	2	18	4-φ18
40	3/2	180	130	100	80	3	16	4-φ14	145	110	85	3	18	4-φ18
50	2	210	140	110	90	3	16	4-φ14	160	125	100	3	20	4-φ18
65	5/2	250	160	130	110	3	16	4-φ14	180	145	120	3	20	4-φ18
80	3	300	185	150	125	3	18	4-φ18	195	160	135	3	22	4-φ18
100	4	350	205	170	145	3	18	4-φ18	215	180	155	3	22	8-φ18
125	5	400	235	200	175	3	20	8-φ18	245	210	185	3	24	8-φ18
150	6	460	260	225	200	3	20	8-φ18	280	240	210	3	24	8-φ23
200	8	570	315	280	255	3	22	8-φ18	335	295	265	3	26	8-φ23
250	10	680	370	335	310	3	24	12-φ28	390	350	320	3	28	12-φ23
300	12	790	435	395	362	4	24	12-φ23	440	400	368	4	28	12-φ23
