500X持壓泄壓閥概述：
500X持壓泄壓閥由主閥、泄壓/持壓導閥針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，即可以作泄壓閥用又可作持壓閥用。作泄壓閥用時，可維持供水路壓力在設定的安全值之下；做持壓閥用，可維持主閥上游水壓在設定值之上，保持主閥上游供水壓力。500X持壓泄壓閥利用水力自力控制，不需要其它裝置和能源，保養簡便，一閥多用。本系列500X持壓泄壓閥產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。500X持壓泄壓閥王要用于消防或其他供水系統中，以防止系統超壓或維持消防供水系統的壓力。消防泵關閉后還可以減小水錘的沖擊。也用于大型供水系統的水錘消除裝置．并且閥門控制系統的進口處裝有一個自清潔濾網，利用流體特性，使比重較大、直徑較大的懸浮顆粒不會進入控制系統．確保系統循環暢通無阻，使閥門能安全可靠地運行。系統動作平穩、強度高、使用壽命長適用于600口徑以下的管道。
500X持壓泄壓閥工作原理：
（1）、作泄壓閥：當泄壓/持壓導閥調整為泄壓狀態時，水通過針閥、主閥控制室、球閥A、泄壓/持壓導閥、球閥B流向出口，此時主閥處于開啟狀態。當進口壓力超過泄壓/持壓導閥設定的安全值時，泄壓導閥會自動開啟，通過球閥C放出部分水，使管路泄壓。當壓力恢復到安全值時，泄壓閥自動關閉。作泄壓閥時，各球閥常開。
（2）、作持壓閥：當泄壓/持壓導閥調整為持壓狀態時，只要主閥進口水壓低于導閥設定值，導閥即關閉。主要控制室升壓，主閥關閉。當主閥上游供水壓力超過導閥設定壓力時，持壓導閥才能打開，控制室的水經球閥排至出口，控制室降壓主閥開啟，開始供水，即保持了上游水壓。作持壓閥用時，球閥C常閉或用絲堵?lián)Q下。
500X持壓泄壓閥主要技術參數：
|
公稱壓(Mpa)
|
殼體試驗壓力(MPa)
|
密封試驗壓力(MPa)
|
適用介質
|
介質溫度(℃)
|
|
1.0
|
1.5
|
1.1
|
水
|
0-80
|
|
1.6
|
2.4
|
1.76
|
|
2.5
|
3.75
|
2.75
|
500X持壓泄壓閥主要零部件材料：
|
零件名稱
|
零件材料
|
|
閥體 閥蓋
|
WCB
|
|
閥座 閥盤
|
銅合金
|
|
密封圈 O型圈
|
丁腈橡膠
|
|
閥桿
|
2Cr13
|
|
彈簧
|
50CrVA
|
|
針型閥
|
銅合金
|
|
球閥
|
銅合金
|
|
泄壓/持壓導閥
|
銅合金
|
|
微型過濾器
|
不銹鋼
|

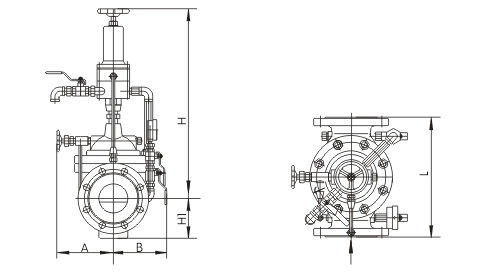

500X持壓泄壓閥結構圖：
500X持壓泄壓閥主要連接尺寸(PN 1.0-2.5MPa)：
|
公稱通徑DN
|
L
|
H
|
H1
|
A
|
B
|
|
50
|
250
|
505
|
90
|
170
|
170
|
|
65
|
280
|
520
|
98
|
180
|
180
|
|
80
|
310
|
535
|
110
|
190
|
190
|
|
100
|
350
|
555
|
120
|
200
|
200
|
|
125
|
400
|
590
|
145
|
215
|
215
|
|
150
|
450
|
645
|
155
|
230
|
230
|
|
200
|
550
|
715
|
190
|
255
|
255
|
|
250
|
650
|
780
|
250
|
295
|
295
|
|
300
|
800
|
880
|
290
|
325
|
325
|
|
350
|
900
|
940
|
330
|
380
|
380
|
|
400
|
1000
|
1000
|
360
|
415
|
415
|
|
450
|
1000
|
1030
|
445
|
435
|
435
|
|
500
|
1100
|
1060
|
495
|
460
|
460
|
|
600
|
1100
|
1150
|
550
|
520
|
520
|

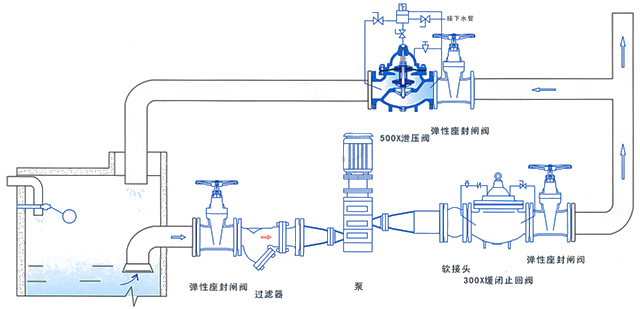

500X持壓泄壓閥安裝示意圖：
