產品型號：WJ41H
產品口徑：DN15-DN350
產品壓力：1.6mpa-6.4mpa
連接方式：法蘭
閥體材質：鑄鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦WJ41H波紋管蒸汽截止閥≧也是國內截止閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

WJ41H波紋管蒸汽截止閥是指安裝在蒸汽管道上，用波紋管作為閥桿密封元件，可使閥桿部位無泄漏，以防止蒸汽外漏的截止閥。是鍋爐蒸汽最理想閥門。沒有流體流失提高了使用能源效率增加生產設備安全性減少了維護費用及頻繁的維護保養降低經營成本，還提供了清潔安全的工作環境。

蒸汽波紋管截止閥工作原理：

蒸汽波紋管截止閥引進國外先進技術，采用雙重的密封設計若波紋管失效閥桿填料也會避免泄漏，波紋管焊于閥桿保持穩定的運行性能，避免由于閥塞振動引起閥桿振動。完全消除了普通閥門閥桿填料密封老化快易泄露的缺點，在高溫情況下，閥桿不與介質接觸，保證閥桿的零泄漏。

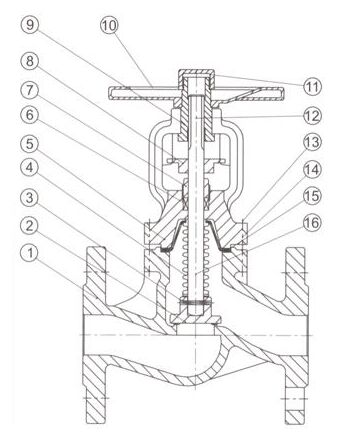

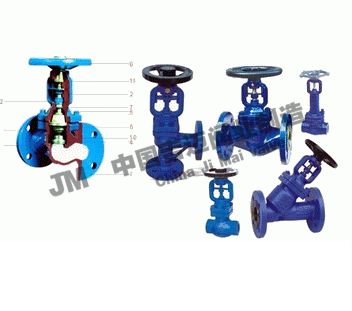

波紋管截止閥主要零部件材質：

波紋管截止閥主要零部件材質

序號NO.	名稱part name	材質material
1	閥體body	WCB、F304、F316
2	閥瓣disc	2CR13、F304、F316
3	軸銷hinge pin	F304、F316
4	波紋管組件bellows combination	F304、F316L
5	閥蓋bonnet	WCB、F304、F316
6	填料packing	柔性石墨Flexible graphite、PTFE
7	壓套gland	25#、F304、F316
8	定位片locator	25#、F304、F316
9	閥桿螺母stem nut	銅合金ZQA19-4
10	手輪hand wheel	碳鋼carbon steel
11	并帽cap	25#
12	油杯oil cup	黃銅brass
13	六角螺母hexagon nut	ASTMA193 2H、A193-8、A193-8M
14	雙頭螺栓bolt	ASTMA193 B7、A193-B8、A193-B8M
15	墊片gasket	柔性石墨+不銹鋼 flexible graphite+stainless steel、PTFE
16	閥桿stem	2Cr13、F304、F316

波紋管截止閥WJ41H-16

壓力等級 pressure	PN16
口徑size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	205	205	217	230	235	240	285	310	370	430	445	560	695	740
W	120	120	140	140	160	180	180	200	250	300	300	400	520	520
重量Weight	4.5	4.8	5.5	7.8	9.5	12.7	18.6	23.5	39.5	56.8	76.1	115	237.2	399.5
行程h	7	7	12	13	14	15	19	23	28	35	42	52	64	75
Kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

波紋管截止閥WJ41H-25

壓力等級 pressure	PN25
口徑size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	205	205	217	230	235	240	285	310	370	430	445	560	695	740
W	120	120	140	140	160	180	180	200	250	300	300	400	520	520
重量Weight	4.5	4.8	5.5	8	9.8	13	19.2	24.3	43.7	57.9	81.6	137	288.1	420
行程h	7	7	12	13	14	15	19	23	28	35	42	52	64	75
Kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

波紋管截止閥WJ41H-40

壓力等級 pressure	PN40
口徑size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	205	205	217	230	235	240	285	310	370	430	445	560	695	740
W	140	140	140	160	180	180	200	250	300	350	350	450	520	520
重量Weight	4.5	4.8	5.5	8.3	10.5	13.6	20.5	25.6	46.1	61.2	85	159	308.5	445
行程h	7	7	12	13	14	15	19	23	28	35	42	52	64	75
Kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145

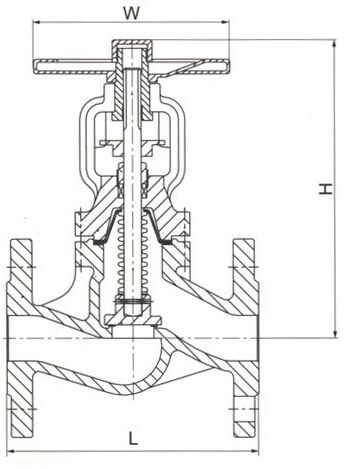

WJ41H波紋管蒸汽截止閥結構圖紙：

WJ41H波紋管蒸汽截止閥結構圖紙
