產品型號：GID
產品口徑：DN40-DN1200
產品壓力：1.6mpa
連接方式：法蘭
閥體材質：碳鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦GI手動高真空蝶閥≧也是國內蝶閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；洜I之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

GI系列高真空蝶閥用于接通或切斷真空管路中的氣流；閥門開閉有鎖定功能適用的工作介質為為純凈空氣和非腐蝕性氣體。

主要性能規范

公稱通徑	32	40	50	65	80	100	125	150	200	250	300
適用范圍	1.33X0-4～1.02X05
介質溫度	-25～80
連接法蘭	JB/T919 GB/6070
漏氣速率	≤1.33X0-4
流導（分子流）	25	48	97	178	260	546	938	1328	2611	3962	6159

采用標準

設計制造	連接法蘭	檢驗與試驗
JB/T4079 91	JB/T919 GB/T6070	JB/T1079 JB/T6446

主要零件

零件名稱	閥體和蝶板	構件	密封墊（閥體、蝶板）
材料	碳素鋼（鍍鎳）	2Cr13	丁腈橡膠
材料	不銹鋼	不銹鋼	丁腈橡膠/氟橡膠

主要尺寸及和重量

型號	公稱通徑	主要尺寸												重量
型號	公稱通徑	D	L	LO≈	H≈	D1	Z-d	D2	b	h	f≈	f1≈	c≈	重量
Gl-32	32	78	22	82	76	64	4-7	36	5.3	3	5.8	5.8	11	0.74
Gl-40	40	85	22	82	80	70	4-7	44	5.3	3	9.6	9.6	11	0.86
Gl-50	50	100	22	95	98	90	4-9	55	5.3	3	14.5	14.5	11	1.35
Gl-80	80	145	30	132	153	125	4-9	85	5.3	3	25.5	25.5	15	3.19
Gl-100	100	170	30	132	165	145	4-12	105	5.3	3	35.4	35.4	15	3.9
Gl-150	150	220	35	167	200	195	8-12	156	8	4.5	57.8	57.8	17.5	6.67
Gl-200	200	275	40	232	295	250	8-12	208	8	4.5	80.5	80.5	20	10.85
Gl-250	250	330	45	269	292	300	8-12	258	8	4.5	103	103	22.5	16.1
Gl-300	300	380	55	358	368	350	8-14	308	8	4.5	123	123	27.5	23.7

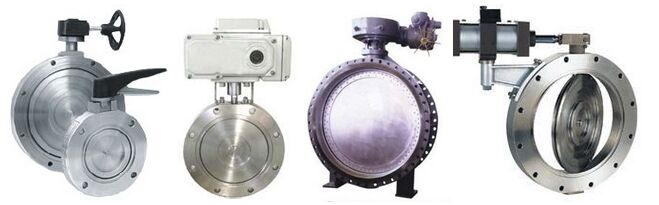

GI手動高真空蝶閥結構實物圖紙：

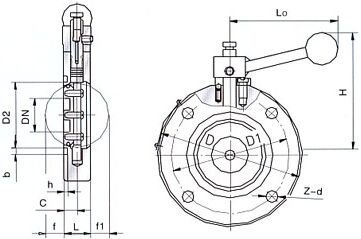

GI手動高真空蝶閥結構圖紙

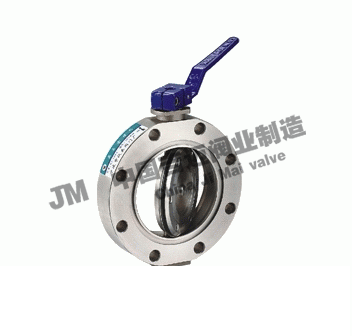

GI手動高真空蝶閥
