產品型號：D371F4
產品口徑：DN40-DN1200
產品壓力：1.0-4.0mpa
連接方式：對夾
閥體材質：碳鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

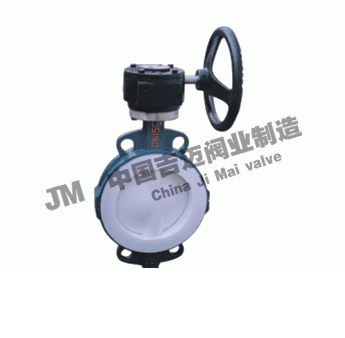

上海吉邁閥門制造有限公司主要生產≦D371F4-10聚全氟襯里蝶閥≧也是國內蝶閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

D371F4-10聚全氟襯里蝶閥采用帶有球形密封表面的襯氟塑料包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封性能;該閥門操作輕便，嚴密的密封性能，超長的使用壽命;可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。產品廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸氣)的輸送，特別是具有嚴懲腐蝕性介質的使用場合如硫酸、氫氟酸、磷、酸、氯氣、強堿，王水等具有強腐蝕的介質。

【D371F4-10蝸輪蝶閥特點】

　　閥體采用分體式，閥軸現端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制，從而達到產品結構緊湊、外形美觀、工藝合理、性能可靠。保證閥軸不與腔內流體介質接觸，更換閥軸時非常方便，閥門不需要拆離離管道即可完成。

【D371F4-10蝸輪蝶閥零件材料】

序號	零件名稱	灰鑄鐵	鑄鋼	不銹鋼		超低碳不銹鋼
序號	零件名稱	Z	C	P	R	PL	RL
1	上、下閥體、閥蓋	HT250	WCB	Cf8	CF8M	CF3	CF3M
2	蝶板	WCB	35（鍛）	Cf8	CF8M	CF3	CF3M
3	蝶板軸	1Cr13	2Cr13	1Cr18Ni19	1Cr18Ni12Mo2Ti	00CR18N10	00Cr17Ni14Mo2
4	襯里層/閥座	PTFE（F4）PCTFE（F3）FEP（F46）PFA（可溶F4）
5	O型圈	FPM（氟橡膠）			FPM（氟橡膠）
6	張性條（墊）	SI（硅橡膠）			SI（硅橡膠）
7	調節定位座	0Cr18NI9	0Cr18NI9	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00CR18N10	00Cr17Ni14Mo2
8	螺栓	35	35	1Cr18Ni19	1Cr17Ni2	1CR18NI9TI	1Cr18Ni9Ti
9	螺母	45	45	0Cr18NI19	0Cr18NI9	0Cr18NI19	0Cr18NI9
10	手柄	ZL01（鑄造鋁合金）

【D371F4-10蝸輪蝶閥性能參數】

型號	公稱壓力PN(MPa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	工作溫度(℃)	適用介質
D71F4-10	1.0	1.5	1.1	-20～180	硫酸、氫氟酸、磷酸、硝酸鹽酸、各種有機酸、有機溶劑、強氧化劑以及其它各種強腐蝕質
D71F4-16	1.6	2.4	1.76	-20～180
D371F4-10	1.0	1.5	1.1	-20～150
D371F4-16	1.6	2.4	1.76	-20～150

【D371F4-10蝸輪蝶閥外形尺寸】

公稱通徑DN(mm)	尺寸
公稱通徑DN(mm)	L	H1	H2	D1	D2	D0
50	43	75	150	49	98	140
65	46	83	155	62	115	140
80	46	90	175	77	133	160
100	52	100	180	97	148	200
125	56	105	201	122	185	200
150	56	133	225	147	215	240
200	60	165	260	197	265	280
250	68	196	296	247	320	280
300	78	225	330	295	370	320
350	78	264	360	340	430	320
400	102	285	410	390	485	320
450	114	310	455	440	540	320
500	127	350	495	490	590	320
600	154	410	550	590	690	400
700	165	495	650	685	800	400
800	190	550	720	785	900	400

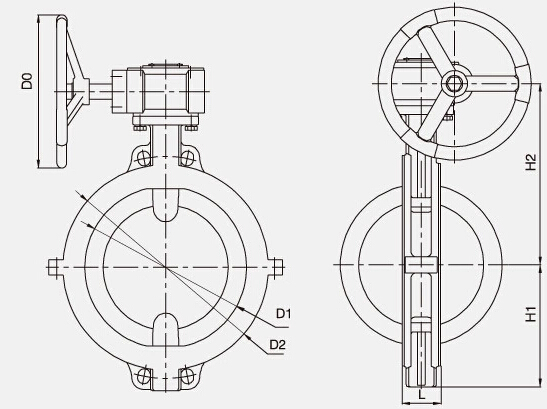

D371F4-10聚全氟襯里蝶閥結構圖紙：

D371F4-10聚全氟襯里蝶閥結構圖紙
