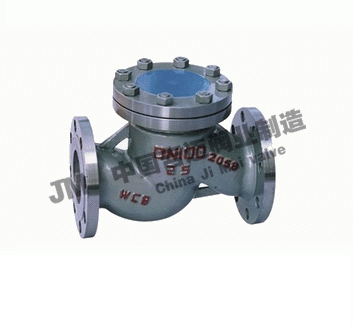

法蘭升降式止回閥 |
 |
| 產品型號：H41H |
| 產品口徑：DN32-DN200 |
| 產品壓力：1.6mpa-10.0mpa |
| 連接方式：法蘭 |
| 閥體材質：碳鋼，不銹鋼 |
| 聯系 Q Q：2487747836 |
| 聯系傳真：021-51079323 |
| 聯系電話：021-51078382 |
| 公司Email：[email protected] |
| 公司名稱：上海吉邁閥門制造有限公司 |
| 公司賬號：03403300040016116 |
| 開戶銀行：中國農業銀行上海都市路分理處 |
| 服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。
產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修） |
| |
|
|
上海吉邁閥門制造有限公司主要生產≦法蘭升降式止回閥≧也是國內止回閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
【產品概述】
H41H法蘭升降式止回閥是一種閥瓣沿著閥體垂直中心線滑動的止回閥，升降式止回閥只能安裝在水平管道上，高壓小口徑的止回閥閥瓣可采用圓球形,升降式止回閥的閥體形狀與截止閥一樣（可與截止閥通用），因此它的流體阻力系數較大,但密封性較旋啟式好。
【產品特點】
1、閥瓣沿著閥體垂直中心線滑動
2、適用于水平安裝
3、密封性較旋啟式好
4、可按需要加裝彈簧
【執行標準】
設計規范：GB/T 12233
結構長度：GB/T 12221
連接法蘭：JB/T 79,HG20592,GB9113,ANSI
試驗與檢驗：GB/T13927
壓力-溫度：GB/T 9131
產品標識：GB/T 12220
【產品型號】
|
材質
|
型號
|
|
WCB
|
H41H-16C,H41H-25,H41H-40,H41H-64,H41H-100
|
|
304
|
H41W-16P,H41W-25P,H41W-40P,H41W-64P,H41W-100P
|
|
316
|
H41W-16R,H41W-25R,H41W-40R,H41W-64R,H41W-100R
|
【產品性能規范】
|
H41法蘭升降式止回閥性能規范
|
|
型號
|
H41H-16C~100
|
H41W-16P~100P
|
H41W-16R~100R
|
|
工作壓力（MPa）
|
1.6~10.0
|
|
適用溫度（℃）
|
≤425
|
≤150
|
|
適用介質
|
水、蒸汽、油品
|
弱腐蝕性介質
|
|
材料
|
閥體、閥蓋
|
WCB
|
304
|
316
|
|
密封面
|
合金鋼
|
304
|
316
|
|
墊片
|
鋼帶石墨參纏繞
|
聚四氟乙烯
|
【主要外形連接尺寸】
|
H41法蘭升降式止回閥外形尺寸
|
|
公稱通徑
|
主要外形尺寸和連接尺寸
|
|
L
|
D
|
D1
|
D2
|
b
|
Z-d
|
H
|
|
PN1.6MPa,PN2.5MPa
|
|
15
|
130
|
95
|
65
|
45
|
14
|
4-14
|
77
|
|
20
|
150
|
105
|
75
|
55
|
14
|
4-14
|
77
|
|
25
|
160
|
115
|
85
|
65
|
14
|
4-14
|
80
|
|
32
|
180
|
135
|
100
|
75
|
16
|
4-18
|
85
|
|
40
|
200
|
145
|
110
|
85
|
16
|
4-18
|
95
|
|
50
|
230
|
160
|
125
|
100
|
16
|
4-18
|
105
|
|
65
|
290
|
180
|
145
|
120
|
18
|
4-18
|
120
|
|
80
|
310
|
195
|
160
|
135
|
20
|
8-18
|
130
|
|
100
|
350
|
215
|
180
|
155
|
20
|
8-18
|
140
|
|
125
|
400
|
245
|
210
|
185
|
22
|
8-18
|
155
|
|
150
|
480
|
280
|
240
|
210
|
24
|
8-23
|
180
|
|
200
|
600
|
335
|
295
|
265
|
26
|
12-23
|
215
|
|
250
|
730
|
405
|
355
|
320
|
30
|
12-25
|
260
|
|
300
|
850
|
460
|
410
|
375
|
34
|
12-25
|
315
|

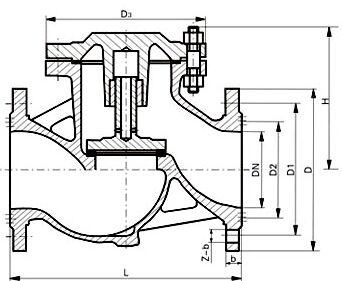

法蘭升降式止回閥結構圖紙：
