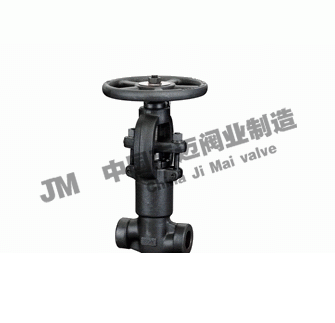

產品型號：J11Y.J61Y.J41Y
產品口徑：DN15-DN50
產品壓力：150LB-1500LB
連接方式：法蘭
閥體材質：鍛鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦鍛鋼自密封截止閥≧也是國內截止閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：
J11Y.J61Y.J41Y自密封鍛鋼截止閥有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。

結構設計和規范

鍛鋼截止閥制造按API 602,BS5352,ANSI/ASME B16.34.
試驗與驗收按API 598,標識按照MSS SP-25.

結構型式

1、全通徑或縮徑；
2、明桿帶支架；
3、兩端自動調心的填料壓套；
4、用纏繞式墊片密封的螺栓型閥蓋、螺紋密封焊接型閥蓋，或自密封閥蓋
5、本體倒密封；
6、承插焊接ANSI/ASME B16.11;
7、螺紋端(NPT端)按ANSI/ASME B1.20.1。

零件材料

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
序號	零件名稱	A105	F22	F304(L)	F316(L)
1	閥體	A105	A182F22	A182F304(L)	A182F316(L)
2	閥瓣	A276420	A276304	A276304(L)	A276316(L)
3	閥桿	A182F6	A182F304	A182F304(L)	A182F316(L)
4	墊片	316夾柔性石墨		316夾PTFE
5	閥蓋	A105	A276f304	A276F304(L)	A276F316(L)
6	螺栓	A193B7	A193B16	A193B8	A193B8M
7	銷釘	A276420		A276 304
8	填料壓套	A276410		A182F304(L)	A182F316(L)
9	活節螺栓	A193B7	A193B16	A193B8	A193B8M
10	填料壓板	A216WCB		A351CF8
11	螺母	A1942H	A1944	A1948	A1948M
12	閥桿螺母	A276410
13	鎖緊螺母	A1942H	A1944	A1948	A1948M
14	銘牌	SS
15	手輪	A197
16	填料	柔性石墨		PTFE
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		?29℃～425℃	?29℃～550℃	?29℃～200℃

注意：1、客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
　　2、CS=碳鋼；AS=合金鋼；SS=不銹鋼；

規格尺寸及重量800LB

NPS	縮徑	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
NPS	全徑		3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
L		79	79	92	111	120	152	172	200
H(開)		166	166	171	207	240	258	330	355
W		100	100	100	125	160	160	180	200
重量	螺栓式	1.9	1.9	2.1	3.5	6.0	7.5	11.4	14.6
重量	焊接式	1.7	1.7	1.9	3.3	5.2	6.8	10.6	13.8

規格尺寸及重量900～1500LB

NPS	縮徑	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
NPS	全徑		3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
L		92	111	111	120	152	172	200	220
H(開)		171	207	207	240	258	330	355	370
W		100	125	125	160	160	180	200	240
重量	螺栓式	2.2	3.7	3.6	6.8	7.6	11.6	15.0	21.9
重量	焊接式	2.0	3.4	3.3	6.0	5.6	10.3	14.2	18.0

零件材料

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
序號	零件名稱	A105	A182F22	A182F304	A182F316(L)
1	閥體	A105	A182F22	A182F304(L)	A182F316(L)
2	閥瓣	A276420	A276304	A276304(L)	A276F316(L)
3	閥桿	A182F6	A182F304	A182F304(L)	A182F316(L)
4	密封圈	A182F304L			A182F316L
5	密封螺母	A105	A182F304	A182F304(L)	A182F316L
6	閥蓋	A105	A182F22	A182F304(L)	A182F316(L)
7	銷釘	A276420		A182F304
8	墊圈	A105	A182F22	A182F304(L)	A182F316(L)
9	提升螺母	A1942H	A1944	A1948	A1948M
10	填料	柔性石墨		ＰＴＦＥ
11	填料壓套	A2７6420		A182F304
12	活節螺栓	A193B7	A193B16	A193B8	A193B8M
13	填料壓板	A216WCB		A351CF8
14	螺母	A194 2H	A1944	A1948	A1948M
15	閥桿螺母	A276 410
16	手輪	A197
17	鎖緊螺母	A1942H	A1944	A1948	A1948M
18	油嘴	銅
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		29℃～425℃	29℃～550℃	29℃～200℃

規格尺寸及重量

NPS		1/2"	3/4"	1"	11/4"	11/2"	2"
L	900Lb-150Lb	140	140	140	178	178	216
L	2500Lb	186	186	186	232	232	279
H(開)		333	333	333	408	408	524
W		160	160	180	200	250	280
重量	900LB-1500LB	11.2	10.5	10.1	21.0	19.6	40.4
重量	2500LB	12.3	11.6	10.8	28.0	26.4	43.8

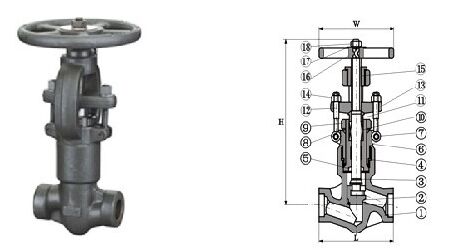

鍛鋼自密封截止閥結構圖紙：

鍛鋼自密封截止閥結構圖紙
