產品型號：X
產品口徑：DN25-DN100
產品壓力：150LB-900LB
連接方式：承插式
閥體材質：不銹鋼，鑄鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦美標承插式卡套旋塞閥≧也是國內旋塞閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述

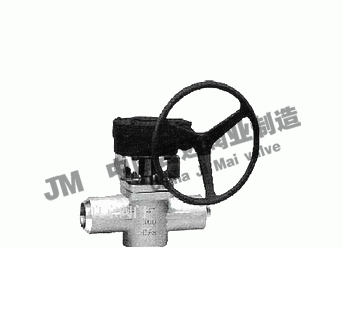

美標承插焊式卡套旋塞閥是采用帶通孔的塞體作為啟閉件,塞體隨閥桿轉動,來實現啟閉動作的閥門。塞體多為圓錐體,也有圓柱體的.結構簡單、啟閉迅速、流阻小、維修方便,密封性能好等特點。驅動方式: 手柄，蝸輪蝸桿傳動，氣動，電動。產品廣泛應用于化工、石油、輕紡、水電、食品制藥、醫藥、造紙等工業管道的系統控制。

適用范圍

當前旋塞閥廣泛地應用于油田開采、輸送和精練設備中，同時也廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

主要外形尺寸及連接尺寸注：口徑4″以上帶蝸輪

公稱壓力（MPa）	公稱通徑	尺寸
公稱壓力（MPa）	公稱通徑	d	d1	d2	L	b	H	Lo	Do
150Lb	1/2	13	21.8±0.1	36	108	10	110	175	-
	3/4	19	27.2±0.1	41	117	13	115	175	-
	1	25	33.9±0.1	49	127	13	115	175	-
	11/4	32	42.7±0.1	56	140	13	135	220
	11/2	38	48.8±0.1	65	165	13	140	280	-
	2	51	61.2±0.1	78	178	16	150	305	-
	21/2	64	74±0.2	90	190	16	165	350	-
	3	78	90±0.15	105	203	16	180	405	-
	4	102	115.6±0.15	126	229	19	380	-	300





300Lb	1/2	13	21.8±0.1	38	140	10	110	175	-
	3/4	19	27.2±0.1	43	152	13	115	175	-
	1	25	33.9±0.1	49	165	13	115	175	-
	11/4	32	42.7±0.1	56	178	13	135	220	-
	11/2	38	48.8±0.1	65	190	13	140	280	-
	2	51	61.2±0.1	78	216	16	150	305	-
	21/2	64	74±0.2	90105	241	16	165	350	-
	3	78	90±0.15	126	283	16	180	405	-
	4	102	115.6±0.15		305	19	380	-	300
	5	127			381
	6	152			403			-
	8	203			419			-

(600Lb-900Lb)

主要外形尺寸及連接尺寸注：口徑4″以上帶蝸輪

公稱壓力	公稱通徑	尺寸
公稱壓力	公稱通徑	d	d1	d2	d3	L	b-f	N-Ф	H	Lo	Do
600Lb	1/2	13	35	66.5	95	165	15-7	4-Ф15	110	175	-
	3/4	19	43	82.5	118	190	16-7	4-Ф19	115	175	-
	1	25	51	89	124	216	18-7	4-Ф19	115	175	-
	11/4	32	64	98.5	133	229	21-7	4-Ф19	135	220
	11/2	38	73	114.5	156	241	23-7	4-Ф22	140	280	-
	2	51	92	127	165	292	26-7	8-Ф19	150	305	-
	21/2	64	100	149	190	330	29-7	8-Ф22	165	380	-
	3	76	127	168	210	356	32-7	8-Ф22	180	450	-
	4	102	157	216	273	432	38-7	8-Ф25	380	-	300
	5	127	186	266.5	330	508	45-7	8-Ф29	460	-	300
	6	152	216	292	356	559	48-7	12-Ф29	520	-	320
	8	200	270	349	419	660	56-7	12-Ф32	580	-	320
	10	248	324	432	508	787	64-7	16-Ф35	620	-	350
	12	298	381	489	559	838	67-7	20-Ф35	680	-	380
900Lb	1/2	13	35	82.5	121	229	22.5-7	4-Ф23	110	175	-
	3/4	17	43	88.5	130	229	22.5-7	4-Ф23	115	175	-
	1	22	51	101.6	149	254	29-7	4-Ф26	115	175	-
	11/4	28	64	111.1	159	279	29-7	4-Ф26	135	220	-
	11/2	35	73	123.8	178	305	32-7	4-Ф29	140	280	-
	2	47	92	165.1	216	368	38.5-7	8-Ф26	150	305	-
	21/2	57	105	190.5	244	419	41.5-7	8-Ф29	165	380	-
	3	73	127	190.5	241	381	38.5-7	8-Ф26	180	450	-
	4	98	157	234.9	292	457	44.5-7	8-Ф32	380	-	300
	5	121	186	279.4	349	559	51-7	8-Ф35	460		300
	6	146	216	317.5	381	610	56-7	12-Ф32	520	-	320
	8	190	270	393.7	470	737	63.5-7	12-Ф39	580	-	320
	10	238	324	469.9	545	938	70-7	16-Ф39	620		350
	12	282	381	533.4	610	965	79.5-7	20-Ф39	680	-	380

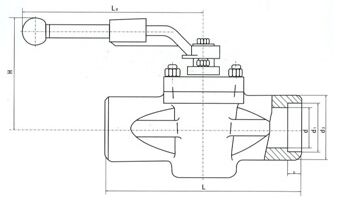

美標承插式卡套旋塞閥圖紙：

美標承插式卡套旋塞閥圖紙
