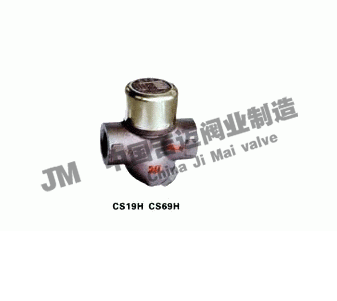

CS19H、CS69H圓盤式Y(jié)型蒸汽疏水閥子 |
 |
| 產品型號：CS19H、CS69H |
| 產品口徑：DN15-DN100 |
| 產品壓力：1.6mpa-4.0mpa |
| 連接方式：螺紋 |
| 閥體材質：鑄鋼 |
| 聯系 Q Q：2487747836 |
| 聯系傳真：021-51079323 |
| 聯系電話：021-51078382 |
| 公司Email：[email protected] |
| 公司名稱：上海吉邁閥門制造有限公司 |
| 公司賬號：03403300040016116 |
| 開戶銀行：中國農業銀行上海都市路分理處 |
| 服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。
產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修） |
| |
|
|
| 產品說明 |
|
服務承諾 |
|
訂貨流程 |
|
上海吉邁閥門制造有限公司主要生產≦CS19H、CS69H圓盤式蒸汽疏水閥≧也是國內疏水閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
產品概述：
CS19H熱動力式（圓盤式）（Y型）蒸汽疏水閥主要特點：
結構簡單、價格低、動作可靠。漏氣率<3%，不受壓力波動的影響，壓力范圍大。由于密封面不銹鋼，使用壽命高于國內同類產品。
主要零件材料：
|
閥體
|
鍛鋼
|
|
閥帽
|
不銹鋼
|
|
閥蓋
|
鍛鋼
|
|
閥片
|
不銹鋼
|
|
閥體密封面
|
不銹鋼
|
排水量對照表（Kg/h）：
|
產品型號
Produstion Type
|
DN
|
工作壓差（Mpa）
|
|
0.05
|
0.15
|
0.4
|
0.6
|
1.0
|
1.6
|
2.5
|
|
CS19H-16C
CS49H-16C
CS69H-16C
|
15,20,25
|
150
|
280
|
400
|
475
|
600
|
800
|
|
|
32,40,50
|
550
|
650
|
900
|
1200
|
1700
|
2100
|
|
|
CS19H-25
CS49H-25
CS69H-25
|
15,20,25
|
1717
|
1828
|
2536
|
2701
|
3202
|
3581
|
|
|
32,40
|
56
|
|
119
|
|
321
|
470
|
534
|
|
50
|
1800
|
2050
|
2600
|
3000
|
3500
|
4300
|
5000
|
|
CS19H-40
CS49H-40
CS69H-40
|
15,20,25
|
56
|
|
119
|
|
321
|
470
|
534
|
|
32,40,50
|
1800
|
2050
|
2600
|
3000
|
3500
|
4300
|
5000
|
主要外形及連接尺寸：
|
產品型號
Produstion Type
|
DN
|
螺紋連接
|
承接焊連接
|
重量
（kg）Weight
|
法蘭連接
|
重量
（kg）Weight
|
|
RC
|
L
|
H
|
H1
|
L
|
H
|
H1
|
D
|
t
|
L
|
H
|
H1
|
D
|
K
|
d
|
c
|
f
|
N-φ
|
|
（mm）
|
（mm）
|
（mm）
|
|
|
15
|
1/2
|
75
|
57
|
35
|
75
|
57
|
35
|
23
|
7
|
1.23
|
150
|
57
|
35
|
95
|
65
|
45
|
14
|
2
|
4-14
|
3.13
|
|
20
|
3/4
|
85
|
60
|
43
|
85
|
60
|
43
|
28
|
7
|
1.32
|
150
|
60
|
43
|
105
|
75
|
55
|
14
|
2
|
4-14
|
3.70
|
|
25
|
1
|
95
|
68
|
50
|
95
|
68
|
50
|
33
|
10
|
1.67
|
160
|
68
|
50
|
115
|
85
|
65
|
14
|
2
|
4-14
|
4.78
|
|
32
|
11/4
|
105
|
90
|
80
|
105
|
90
|
80
|
42
|
12
|
6.7
|
200
|
90
|
80
|
135
|
100
|
78
|
16
|
2
|
4-18
|
10.8
|
|
40
|
11/2
|
110
|
90
|
80
|
110
|
90
|
80
|
52
|
12
|
6.9
|
230
|
90
|
80
|
145
|
110
|
85
|
16
|
3
|
4-18
|
10.84
|
|
50
|
2
|
170
|
95
|
87
|
130
|
95
|
87
|
62
|
12
|
7.7
|
230
|
95
|
87
|
160
|
125
|
100
|
16
|
3
|
4-18
|
13.62
|
|
CS19H-40
CS49H-40
CS69H-40
|
15
|
1/2
|
75
|
61
|
41
|
75
|
61
|
41
|
23
|
9
|
1.23
|
150
|
61
|
41
|
95
|
65
|
45
|
16
|
2
|
4-14
|
3.13
|
|
20
|
3/4
|
85
|
64
|
45
|
85
|
64
|
45
|
28
|
12
|
1.32
|
150
|
64
|
45
|
105
|
75
|
55
|
16
|
2
|
4-14
|
3.70
|
|
25
|
1
|
95
|
68
|
45
|
95
|
68
|
45
|
33
|
15
|
1.67
|
160
|
68
|
45
|
115
|
85
|
65
|
16
|
2
|
4-14
|
4.78
|
|
32
|
11/4
|
105
|
81
|
56
|
105
|
81
|
56
|
40
|
15
|
6.7
|
200
|
81
|
56
|
135
|
100
|
78
|
18
|
2
|
4-18
|
11.7
|
|
40
|
11/2
|
110
|
81
|
56
|
110
|
81
|
56
|
50
|
15
|
6.82
|
230
|
81
|
56
|
145
|
110
|
85
|
18
|
3
|
4-18
|
11.82
|
|
50
|
2
|
120
|
89
|
64
|
120
|
89
|
64
|
60
|
20
|
7.62
|
230
|
89
|
64
|
160
|
125
|
100
|
20
|
3
|
4-18
|
14.14
|
專業制造、專業服務、為您創造更多價值!
吉邁閥門致力于滿足用戶的期望，不斷提升服務質量，精益求精，“真誠的服務”是永恒的主題，嚴格按照ISO9001-2000質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的一條龍運行.加強與用戶溝通，竭誠為廣大新老客戶提供優質的產品，至善至美服務.
特此我廠做出如下承諾：
產品標準：
產品嚴格按中國GB、HG標準和美國API等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準.
售前服務：
產品介紹，技術交流，非標產品設計，疑難解答.
售中服務:
1.守信合同，保證及時供貨，隨時保持與客戶聯系.
2.對特殊或復雜的產品，我廠安排介紹人員對用戶進行產品使用、故障排除、調試及維修進行培訓和指導.
售后服務：
- 產品質保期為自簽訂合同生效起12個月，實行“三包”服務，（包退、包換、包修）.
- 產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等各方面的反饋.
- 對用戶投訴質量問題，快速做出反應，售后服務人員在24-36小時（省外48小時）趕赴現場.
- 對售后服務，要求用戶填寫服務后的質量反饋信息表，并做出鑒定意見，一邊提供的服務質量.
訂貨流程：
- 客戶采購清單請傳真至 021-51079323，或來電咨詢 021-51078382。
- 收到客戶采購清單，為客戶提供閥門型號選型及報價.（報價單）
- 具體商定：交貨期、特殊要求等事宜.
訂貨須知：
- 客戶如對產品有特殊要求，須在合同中提供以下說明：
- 連接方式
- 結構長度
- 公稱直徑、全通徑、縮徑、管道尺寸；
- 流體介質及溫度、壓力范圍，
- 試驗、檢驗標準及其他要求。
- 本廠根據客戶特定要求配置各類驅動裝置。
- 如由客戶提供確定閥門的類型和型號時，客戶應對正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同.
- 期貨、訂貨的客戶請先來電來函詳細告訴所需閥門型號、規格、數量以及交貨時間、地點、并先按總額的30%-50%預定金或全額貨款及時匯入我廠賬戶，其余貨款待發貨前匯入，以便我們及時安排發貨.
|
|
