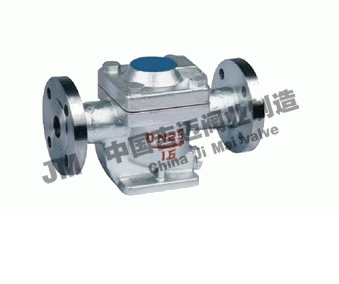

CS45H自由半浮球式疏水閥

上海吉邁閥門制造有限公司主要生產≦CS45H自由半浮球式疏水閥≧也是國內疏水閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；���(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

CS15H、CS45H自由半浮球式蒸汽疏水閥

結構特點及工作原理
　　疏水閥未開始工作時，自由半浮球沉落在發射管上，當疏水處于排水狀態時，蒸汽經過過濾網和發射管進入閥體，當蒸汽體積增加到一定程度時，浮力使半浮球上浮，在蒸汽壓力作用下，半浮球靠向疏水噴咀將其封閉，阻止了蒸汽外逸。當大量凝結水進入閥體時，半浮球內蒸汽體積減少，此半浮球在自身重力作用下落，半浮球脫離疏水噴咀，完成了一個工作循環。繼而周而復始運動，起動自動排水阻汽的目的。
自由半浮球式蒸汽疏水閥主要性能規范

公稱壓力 PN(MPa) Nominal Pressure	試驗壓力 PS(MPa) Text Pressure	最高工作壓力DMO (MPa)Max Works Pressure	最高工作溫度TMO(℃）Max Works Temperature	適用介質 Suitable Medium	漏汽率 Leakage Rate	最高背壓率（%） Max Stress Rate
1.6	2.4	1.6	220	蒸汽Steam、凝結水	≤0.5	85

主要外形尺寸與連接尺寸

型號 Type	公稱通徑	L	H	H1	型號 Type	公稱通徑	L	H	D	D1	D2	b	f	Z-φd
CS15H- 16   25 C 40	15	155	142	80	CS45H- 16   25 C 40	15	210	142	95	65	45	14	2	4-φ14
	20	155	142	80		20	210	142	105	75	55	14	2	4-φ14
	25	155	142	80		25	230	142	115	85	65	14	2	4-φ14
	32	180	200	105		32	270	200	135	100	78	16	2	4-φ18
	40	180	200	105		40	270	200	145	110	85	16	3	4-φ18
	50	180	200	105		50	270	200	160	125	100	16	3	4-φ18



上一個產品：CS45H鐘形浮子式倒吊桶疏水閥

下一個產品：CS46H膜盒式蒸汽疏水閥
