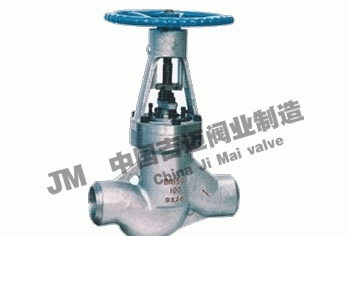

產品型號：J61Y
產品口徑：DN10-DN32
產品壓力：16.0mpa-32.0mpa
連接方式：對焊
閥體材質：碳鋼，合金鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦高溫高壓對焊截止閥≧也是國內截止閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系.

產品概述：

高溫高壓對焊截止閥與管路連接采用焊接式結構。密封面不易磨損、擦傷、密封性能好、壽命長。結構緊湊、啟閉性好、高度小、維修方便。適用于水、蒸油品管路上，具有耐高溫、耐高壓的特點。

【J61Y高溫高壓對焊截止閥-技術規范】

設計與制造		JB/T3595
連接端尺寸	結構長度	JB/T3595
	焊端尺寸	JB/T79
檢驗與試驗		JB/T3595
材料	碳鋼	GB/T12229
	合金鋼	ZB/J98015 JB/T5263
標志		GB/T12220
供貨		JB/T7928

【J61Y高溫高壓對焊截止閥-主要零件材料】

型號	閥體	閥蓋	閥瓣	閥座	閥桿	填料	適用介質	適用溫度
J61Y-(320)	A105		2Cr13+ Stellite12	D507Mo	2Cr13	柔性石墨	水、蒸汽	425
J61Y-(320)PI	Ocr18Ni9Ti(F321)		321+ Stellite12	Stellite6	321	柔性石墨	水、蒸汽	540
J61Y-P54(170)	12CrLMoV		12CrMoV+ Stellite12	Stellite6	25CrMo1Va	柔性石墨	蒸汽	570

【J61Y高溫高壓對焊截止閥-主要外形尺寸】

型號	公稱直徑 NP(Mpa）	公稱通徑 DN(mm）	標準值
型號	公稱直徑 NP(Mpa）	公稱通徑 DN(mm）	L	d	D1	D2	h	Do	H	H1	質量
J61Y-320	32	10	110	10	12	24	13.5	160	215	36	5.7
J61Y-P54170	P5417	10	110	10	12	24	13.5	160	215	36	5.7
J61Y-320	32	15	150	113	16	35	12	200	247	45	10.5
J61Y-320PI	32	15	150	13	16	35	12	200	247	45	10.5
J61Y-P54200V	P5420	15	150	13	16	35	12	200	247	45	10.5
J61Y-320	32	20	150	19	22	35	18	200	247	47	9.9
J61Y-P54170V	P5417	20	150	19	22	35	18	200	247	47	9.9
J61Y-320	32	25	180	20.5	24	52	21	240	290	66	13.2
J61Y-320PI	32	25	180	20.5	24	52	21	240	290	66	13.2
J61Y-P54200V	P5420	25	180	20.5	24	52	21	240	290	66	13.2
J61Y-320	32	32	180	27	31	52	24	240	282	66	12.8
J61Y-P54170V	P5417	32	180	27	31	52	24	240	282	66	12.8

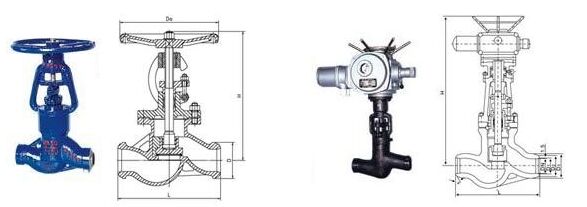

高溫高壓對焊截止閥結構圖紙：

高溫高壓對焊截止閥結構圖紙
