上海吉邁閥門制造有限公司主要生產≦GUD型電動高真空(壓力)球閥≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

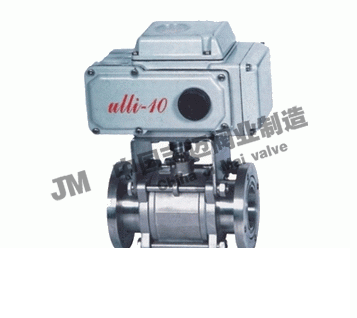

GUD型-電動高真空球閥（壓力）球閥是以電動裝置驅動閥桿與球芯來執行啟閉動作，達到接通或切斷真空（壓力）系統管路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。
GUD型-電動高真空球閥主要技術性能
Main Technical Performance
閥門漏率：Valve Leak Rate ≤1.3×10-4Pa.LS.
適用溫度：Applicable Temperature -30～＋150℃
-30～＋150℃（PPL密封）
關閉時間：Close time ≤30S
適用范圍：Applicability
連接型式 Loose Flange 使用壓力范圍（Pa）
活套法蘭（GB6070、JB919） 0.6×106～1.3×10-4
焊接法蘭（GB6070、JB919） 1.6×106～1.3×10-4
快卸法蘭（GB4982） 0.1×106～1.3×10-4
螺紋連接 Threaded Connection 1.6×106～1.3×10-4
|
閥門漏率：Valve Leak Rate
|
≤1.3×10-4Pa.L/S.
|
|
適用溫度：Applicable Temperature
|
-30～ 150℃
-30～ 150℃（PPL密封）
|
|
關閉時間：Close time
|
≤30S
|
|
適用范圍：Applicability
|
|
連接型式 Loose Flange
|
使用壓力范圍（Pa）
|
|
活套法蘭（GB6070、JB919）
|
0.6×106～1.3×10-4
|
|
焊接法蘭（GB6070、JB919）
|
1.6×106～1.3×10-4
|
|
快卸法蘭（GB4982）
|
0.1×106～1.3×10-4
|
|
螺紋連接 Threaded Connection
|
1.6×106～1.3×10-4
|
電動高真空球閥螺紋連接的外形及連接尺寸（圖一）
Model
型號
|
DN
|
G
|
H
|
E
|
L
|
|
GUD-10（G）
|
10
|
1/4"
|
153
|
157
|
68
|
|
GUD-16（G）
|
16
|
1/2"
|
172
|
157
|
72
|
|
GUD-20（G）
|
20
|
3/4"
|
178
|
157
|
82
|
|
GUD-25（G）
|
25
|
1"
|
187
|
157
|
90
|
|
GUD-32（G）
|
32
|
1-1/4"
|
206
|
157
|
112
|
|
GUD-40（G）
|
40
|
1-1/2"
|
212
|
157
|
120
|
|
GUD-50（G）
|
50
|
2"
|
265
|
157
|
145
|
|
GUD-63（G）
|
63
|
2-1/2"
|
305
|
207
|
185
|
|
GUD-80（G）
|
80
|
3"
|
330
|
207
|
210
|
|
GUD-100（G）
|
100
|
4"
|
350
|
207
|
268
|
活套法蘭連接（GB6070）（圖二）
Model
型號
|
DN
|
D
|
Do
|
H
|
E
|
L
|
n-φc
|
|
GUD-10（F）
|
10
|
55
|
40
|
153
|
157
|
84
|
4-φ6.6
|
|
GUD-16（F）
|
16
|
60
|
45
|
172
|
157
|
84
|
4-φ6.6
|
|
GUD-25（F）
|
25
|
70
|
55
|
187
|
157
|
114
|
4-φ6.6
|
|
GUD-32（F）
|
32
|
90
|
70
|
206
|
157
|
140
|
4-φ9
|
|
GUD-40（F）
|
40
|
100
|
80
|
212
|
157
|
160
|
4-φ9
|
|
GUD-50（F）
|
50
|
110
|
90
|
265
|
157
|
170
|
4-φ9
|
|
GUD-63（F）
|
63
|
130
|
110
|
305
|
207
|
195
|
4-φ9
|
|
GUD-80（F）
|
80
|
145
|
125
|
330
|
207
|
203
|
8-φ9
|
|
GUD-100（F）
|
100
|
165
|
145
|
350
|
207
|
280
|
8-φ9
|
快卸法蘭連接（GB4982）（圖三）
Model
型號
|
DN
|
D1
|
D
|
H
|
E
|
L
|
|
GUD-10（KF）
|
10
|
12.2
|
30
|
153
|
157
|
84
|
|
GUD-16（KF）
|
16
|
17.2
|
30
|
172
|
157
|
84
|
|
GUD-25（KF）
|
25
|
26.2
|
40
|
187
|
157
|
114
|
|
GUD-32（KF）
|
32
|
34.2
|
55
|
206
|
157
|
140
|
|
GUD-40（KF）
|
40
|
41.2
|
55
|
212
|
157
|
160
|
|
GUD-50（KF）
|
50
|
52.2
|
75
|
265
|
157
|
170
|
專業制造、專業服務、為您創造更多價值!
吉邁閥門致力于滿足用戶的期望，不斷提升服務質量，精益求精，“真誠的服務”是永恒的主題，嚴格按照ISO9001-2000質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的一條龍運行.加強與用戶溝通，竭誠為廣大新老客戶提供優質的產品，至善至美服務.
特此我廠做出如下承諾：
產品標準：
產品嚴格按中國GB、HG標準和美國API等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準.
售前服務：
產品介紹，技術交流，非標產品設計，疑難解答.
售中服務:
1.守信合同，保證及時供貨，隨時保持與客戶聯系.
2.對特殊或復雜的產品，我廠安排介紹人員對用戶進行產品使用、故障排除、調試及維修進行培訓和指導.
售后服務：
- 產品質保期為自簽訂合同生效起12個月，實行“三包”服務，（包退、包換、包修）.
- 產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等各方面的反饋.
- 對用戶投訴質量問題，快速做出反應，售后服務人員在24-36小時（省外48小時）趕赴現場.
- 對售后服務，要求用戶填寫服務后的質量反饋信息表，并做出鑒定意見，一邊提供的服務質量.
