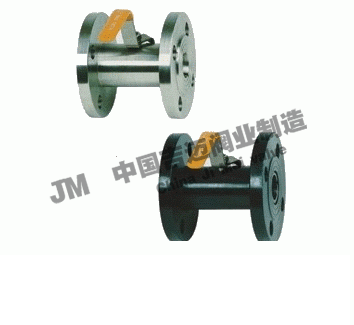

廣式法蘭球閥Q41F

產品型號：Q41F
產品口徑：DN15-DN100
產品壓力：1.6mpa-6.4mpa
連接方式：螺紋
閥體材質：不銹鋼，鑄鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦Q41F廣式法蘭球閥≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系！

一、Q41F廣式法蘭球閥產品概述：

公稱壓力:1.6-6.4MPa ，適用溫度范圍:-20~232℃~350℃ ，適用介質:水、油、氣及某些腐蝕性液體W.O.G。適用范圍：啤酒、飲料、乳品、制藥、生物工程等。
二、Q41F廣式法蘭球閥主要材料：

適用介質	型號	閥體	球體、閥桿	手柄	密封圈	墊片、填料
水、蒸汽、油品	Q41F-16C、Q41F-25C Q41F-40C	A105、45	1Cr18/Cr18Ni9Ti	不銹鋼 SS304	聚四氟乙烯增強聚四氟乙烯對位聚苯	聚四氟乙烯對位聚苯
硝酸類	Q41F-16P、Q41F-25P Q41F-40P	SS304/1Cr18Ni9Ti	SS304/1Cr18Ni9Ti
醋酸類	Q41F-16R、Q41F-25R Q41F-40R	SS316/1Cr18Ni12Mo2Ti	SS316/1Cr18Ni12Mo2Ti

三、Q41F廣式法蘭球閥主要尺寸：

公稱通徑		d	d2	L	D	D1	D2	b	f	Z-d1	H	W
DN(mm)	in	d	d2	L	D	D1	D2	b	f	Z-d1	H	W
15	1/2"	10	15	92	95	65	45	14	2	4-14	60	110
20	3/4"	12.6	20	106	105	75	55	14	2	4-14	65	110
25	1"	17	24	109	115	85	65	16	2	4-14	70	110
32	11/4"	22	32	126	135	100	78	16	2	4-18	85	145
40	11/2"	25	38	136	145	110	85	16	3	4-18	90	145
50	2"	32	46	154	160	125	100	18	3	4-18	98	177
65	21/2"	44	60	170	180	145	120	20	3	8-18	110	190
80	3"	50	72	195	195	160	135	22	3	8-18	130	240
100	4"	65	92	215	215	180	155	22	3	8-18	150	260
