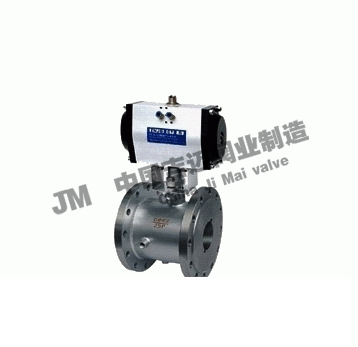

氣動法蘭式夾套保溫球閥產品概述：
BQ641F氣動保溫球閥是采用活塞是氣動執行器與夾套保溫球閥組成，具有良好的保溫保冷特性，且氣動保溫球閥的通徑與管徑一致，同時又能有效降低管路中介質熱量損失�？膳溟y門定位器輸入控制信號（4-20mADC或1-5VDC）氣源即可控制運轉。亦可配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。夾套保溫氣動球閥主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。由于氣動保溫球閥采用整體式結構，因而夾套保溫氣動球閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。氣動保溫球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。
BQ641F氣動法蘭式夾套保溫球閥工作原理：
氣動保溫球閥由于采用了蒸氣夾套保溫。故即使外界溫度降到零度以下，球閥仍操作靈活保證輸油管道能斷開，其優點是一般控制閥門所沒有的�？s徑保溫球閥是重油輸送管道理想的控制閥門。根據用戶需要夾套注入蒸氣、導熱油、冷卻水、冷氣等。使用整個閥門長溫或降溫達到所需要的溫度。能防止介質結晶。氣動保溫球閥具有保溫、保冷特性。按GB設計制造法蘭連接按79-94標準制造用于石油、化工、冶金、制藥行業。
BQ641F氣動法蘭式夾套保溫球閥產品特點：
1、該產品具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。
2、主要針對凝固的高粘度介質及易結晶介質等。
3、由于采用整體式結構，因而保溫球閥比一般球閥何種更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
BQ641F氣動法蘭式夾套保溫球閥主要技術參數：
☆閥體及內件
|
閥體形式
|
兩段式鑄造閥體（外焊接夾套保溫）
|
|
公稱通徑
|
DN20～DN200
|
|
公稱壓力
|
PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K
|
|
法蘭標準
|
GB、JB、HG、JIS、ANSI、DIN
|
|
連接形式
|
法蘭式
|
|
壓蓋型式
|
螺栓壓緊式
|
|
適用溫度
|
-40～+450℃
|
|
球體形式
|
"O"型球體
|
|
流量特性
|
近似快開特性
|
|
密封填料
|
柔性石墨填料
|
等☆BQ641F氣動法蘭式夾套保溫球閥執行機構
|
執行器型號
|
GT、SR、ST、AT、AW系列單雙作用氣動執行器
|
|
供氣壓力
|
0.4～0.7MPa
|
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
環境溫度
|
-20～+90℃
|
|
作用形式
|
單作用執行機構：氣關式（B）--失氣時閥位開（FO）；氣開式（K）--失氣時閥位關（FC）
雙作用執行機構：氣關式（B）--失氣時閥位保持（FL）；氣開式（K）-- 失氣時閥位保持（FL）
|
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構
|
等※注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
氣動球閥是球閥配上氣動執行器。氣動執行器的執行速度相對較快，最快的開關速度0.05秒/次，所以通常也叫氣動快速切斷球閥。氣動球閥通常配置各種附件，比如電磁閥、氣源處理三聯件、限位開關、定位器、控制箱等，以實現就地控制和遠距離集中控制，在控制室里就可以控制閥門的開關，不需要跑到現場或者高空和危險地帶來手動控制，在很大程度上節約了人力資源以及時間和安全性。氣動球閥只需要用氣動執行器帶動閥體作90度的旋轉，就可以實現對介質的流量進行截斷和開通的功能。而且只需要很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了一個阻力很小、并且直通的流道。通常認為球閥最適宜直接做開閉使用，現在已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。BQ641F氣動法蘭式夾套保溫球閥優點
氣動球閥在管路中主要用來做切斷速度快、分配和改變介質的流動方向。，它具有以下優點：
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，氣動球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
8. 因為氣動球閥動力源采用的是氣體，一般為0.2-0.8MPa壓力，相對比較安全。氣動球閥如果漏氣的話，相對液動、電動來說，氣體可以直接排出，對環境沒有污染，同時具有較高的安全性。
9.相對于手動和渦輪轉動球閥來說，氣動球閥可以大口徑配置。（手動和渦輪轉動球閥一般都在DN300口徑以下，氣動球閥可以達到DN1200口徑。）
☆BQ641F氣動法蘭式夾套保溫球閥主要零件材料
|
1
|
左閥體
|
鑄鋼、不銹鋼
|
|
2
|
右閥體
|
鑄鋼、不銹鋼
|
|
3
|
閥座
|
不銹鋼、硬質合金
|
|
4
|
球體
|
2Cr13+硬化處理、304、316
|
|
5
|
墊片
|
柔性石墨、聚四氟依稀
|
|
6
|
閥桿
|
2Cr13、304、316
|
|
7
|
填料
|
柔性石墨、聚四氟依稀
|
|
8
|
壓蓋
|
鑄鋼、不銹鋼
|
|
9
|
支架
|
鑄鋼、不銹鋼
|
|
10
|
執行器
|
根據實際配置而定
|
☆主BQ641F氣動法蘭式夾套保溫球閥要技術規范
|
設計標準
|
ASME B 16.34 GB/T12224
|
|
結構長度
|
ASME B 16.10 GB/T12221
|
|
連接法蘭
|
ASME B 16.5、JB/T 79
|
|
試驗和檢驗
|
JB/T9092 API 598
|
|
適用介質
|
重油、膠類等易凝固介質
|
☆BQ641F氣動法蘭式夾套保溫球閥主要性能規范
|
試驗壓力（MPa）
|
公稱壓力（MPa）
|
壓力級
|
JIS（K）
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
600
|
10K
|
20K
|
|
強度試驗
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
3.0
|
7.5
|
16.5
|
2.4
|
3.8
|
|
密封試驗
|
1.76
|
2.75
|
4.4
|
7.04
|
11.0
|
2.2
|
5.5
|
12.1
|
1.5
|
2.8
|
|
氣密試驗
|
0.4～0.7MPa
|
