產品型號：Q61F,Q67F
產品口徑：1/2
產品壓力：150~600LB,1.6MPa~ 4.0MPa
連接方式：焊接
閥體材質：鑄鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦Q61F全焊接球閥≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系！

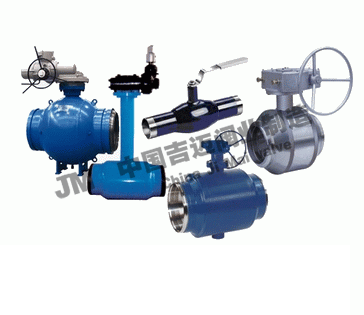

Q61F全焊接球閥產品概述：

全焊接球閥閥體是由鋼管焊接而成。球墊采用強化聚四氟乙烯。閥桿采用防爆設計。溫度范圍：-29~150℃。全焊接球閥廣泛應用天然氣、石油、供熱、化工及熱電管網等長輸管線領域。
1、城市燃氣：燃氣輸出管道、主干線及各支線供應管道等。
2、集中供熱：大型供熱設備輸出管線、主干線、支線。
3、熱交換機：管道及回路啟閉。
4、鋼鐵廠：各種流體管道、廢氣釋放管道、煤氣和熱力供應管道、燃料供應管道。
5、q61一體化焊接球閥用于各種工業設備：各種熱處理管道、各種工業煤氣和熱力管道。

q61f全焊接球閥的主要特點：

1、焊接一體球閥由全焊接的閥體和增強四氟密封墊組成，可以在頻繁操作，有雜質及化學物質的情況下長壽命運行。
2．焊接一體球閥研磨精細的不銹鋼球體可以保證多年開閉自如，運行可靠。
3．采用浮球和固定結構，斜面彈性保證密封圈緊壓在球體之上，即使壓力不穩定的情況下，閥門可保證嚴密。
4．焊接一體球閥閥桿的防泄漏結構使用兩o型圈，使閥桿轉動自如且密封嚴密。
5．不需要維護，調整及潤滑，易于安裝，在低運行費用下長期可靠運行。
6．焊接一體球閥閥桿可以加長、易于保溫。
7．操作手柄可以拆下，換向安裝。
8．全焊接球閥閥體不含沉重且不可靠的鑄件。
9．安裝調節機構，非常安全的閥門。

產品執行標準：q61f全焊接球閥的執行標準

產品規范	設計規范	結構長度	連接法蘭	試驗與檢驗
	gb/t12237	gb/t15188.1	gb/t12224	gb/t13927
	api6d	asme/ans b16.10	asme/sns b16.25	api 598

主要性能規范：q61f全焊接球閥主要性能規范

公稱壓力	1.6 mpa	2.5 mpa	4.0 mpa	6.4 mpa	10.0 mpa	150 lb	300 lb	600 lb
強度試驗	2.4 mpa	3.75 mpa	6.0 mpa	9.5 mpa	15.0 mpa	3.1 mpa	7.5 mpa	15.0 mpa
水密封試驗	1.76mpa	2.75 mpa	4.4 mpa	7.04 mpa	11.0 mpa	2.2 mpa	5.5? mpa	11.0 mpa
氣密封試驗	0.6mpa

主要零部件材料：q61f全焊接球閥主要零部件材料

名稱	碳鋼	cf8類	cf8m	cf3m
閥體	碳鋼	a351-cf3	a351-cf8m	a351-cf3m
球閥	a351-cf8	a351-cf3	a351-cf8m	a351-cf3m
閥桿	2cr13	a182-f304l	a182-f316	a182-316l
閥座	rtfe	rtfe	rtfe	rtfe
o形圈	全氟橡膠	全氟橡膠	全氟橡膠	全氟橡膠

產品結構尺寸：q61f全焊接球閥

dn	l	d	d1	d2
15	230	10	21．3	33．7
20	230	10	26．9	42．4
25	230	15	33．7	48．3
32	230	20	42．4	60．3
40	260	25	48．3	76．1
50	300	32	60．3	88．9
65	300	40	76．1	114．3
80	300	50	88．9	139．7
100	325	65	114．3	168．3
125	325	80	139．7	177．8
150	350	100	168．3	219．1
200	400	125	219．1	273
250	530	150	273	355．6
300	550	200	323．9	457
350	650	250	355．6	508
400	760	300	406．4	610
500	914	350	508	680
600	1067	400	610	830

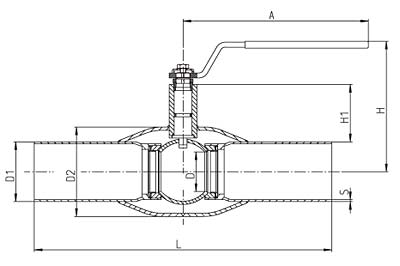

全焊接球閥結構圖紙:

全焊接球閥結構圖紙
