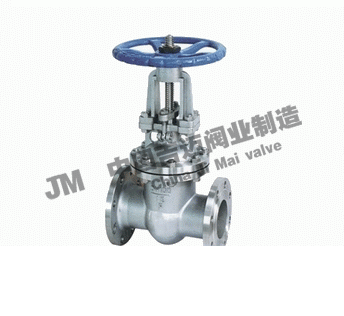

產品型號：Z41W
產品口徑：DN15-DN600
產品壓力：1.6mpa-6.4mpa
連接方式：法蘭
閥體材質：不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦不銹鋼高壓閘閥≧也是國內閘閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

一、不銹鋼高壓閘閥產品概述：
Z41W不銹鋼高壓閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。
二、Z41W不銹鋼高壓閘閥結構特點：
1、選材考究，符合國內外相關標準，材料的全面質量高。
2、符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。
3、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手輪，啟閉輕松自如。
6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。
三、Z41W不銹鋼高壓閘閥主要性能規范:

型號	公稱壓力	試驗壓力			工作溫度（℃）	適用介質
		強度（水）（Mpa）	密封（水）空氣（Mpa）	低壓密封空氣（Mpa）
Z41H-16C	1.6	2.4	1.8	0.6	≤200	NITRIC ACID
Z41W-16P(R)						硝酸類
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	ACETIC ACID
						醋酸類
Z41W-40P(R)	4	6	4.4	0.6	≤200	NITRIC ACID
						硝酸類
Z41W-64P(R)	6.4	9.6	7	0.6	≤200	ACETIC ACID
						醋酸類

四、Z41W不銹鋼高壓閘閥主要零件材料：

零件名稱	材料
	Z24Y-16I －25I －40I	Z24W-16P －25P －40P	Q41W-16R －25P －40R
閥體、閥蓋	鉻鎳鋼	鉻鎳鈦鋼	鉻鎳鋁鈦鋼
閥板	合金鋼＋硬質合金
閥桿	合金鋼Alloy steel
閥桿螺母	鋁鐵青銅
手輪	灰鑄鐵、可鍛鑄鐵

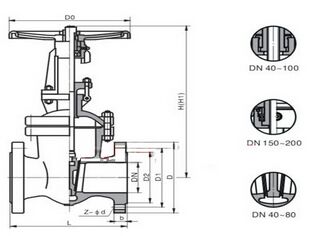

五、Z41W不銹鋼高壓閘閥主要外形連接尺寸：

Z41W不銹鋼高壓閘閥主要外形連接尺寸

型號	公稱通徑	尺寸
型號	DN（mm）	L	D	D1	D2	H	16-2	4-14	D0
Z41W-40P(R)	15	130	95	65	45	170	16-2	4-14	40
	20	150	105	75	55	190	16-2	4-14	51
	25	160	115	85	65	205	18-2	4-18	58
	32	180	135	100	78	270	18-3	4-18	66
	40	200	145	110	85	310	20-3	4-18	76
	50	230	160	125	100	371	22-3	8-18	88
	65	290	180	145	120	391	22-3	8-18	110
	80	310	195	160	135	455	24-3	8-23	121
	100	350	230	190	160	551	28-3	8-25	150
	125	400	270	220	188	628	30-3	8-25	178
	150	450	300	250	218	708	38-3	12-25	204
	200	550	375	320	282	885	42-3	12-30	260
	250	650	445	385	345	960	18-2	4-14	313
Z41W-64P(R)	15	170	105	75	55	140	20-2	4-18	41
	20	190	125	90	68	195	22-2	4-18	51
	25	210	135	100	78	210	24-2	4-23	58
	32	230	150	110	82	280	24-3	4-23	66
	40	240	165	125	95	328	26-3	4-23	76
	50	250	175	135	105	390	28-3	8-23	88
	65	280	200	160	130	410	30-3	8-23	110
	80	310	210	170	140	485	32-3	8-25	121
	100	350	250	200	168	590	36-3	8-30	150
	125	400	295	240	202	688	38-3	8-34	176
	150	450	340	280	240	768	44-3	12-34	204
	200	550	405	345	300	973	48-3	12-41	260
	250	650	470	400	352	1050	16-2	4-14	313
