產品型號：D343H
產品口徑：DN50-DN2000
產品壓力：1.0-1.6mpa
連接方式：法蘭
閥體材質：鑄鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦D343H美標法蘭硬密封蝶閥≧也是國內蝶閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

D343H美標法蘭硬密封蝶閥產品概述:

1．結構尺寸短、體積小、重量輕、操作輕便。
2. 蝶板采用桁架結構，蝶板強度高、流量大、流阻小、節省能源。
3.美標法蘭硬密封蝶閥采用三偏心形式，實現了閥門開啟時閥座與密封圈會離時消除了密封副磨擦，從而延長閥門密封的使用壽命。
4.閥座表面按不同的要求堆焊相應耐溫、耐腐蝕合金材料，密封圈由多層次不銹鋼片組成。在并閉轉矩的作用下，彈性密封圈與閥體閥座之間的接觸產生輕微的契式效應，使得密封圈發生柔動和徑賂壓縮使得閥座360度周圈均勻密封比壓，從而實現最小的轉矩實現最小嚴密的關閉。

主要零部件材料： D343H美標法蘭硬密封蝶閥主要零部件材料

名稱	WCB類	CF8類
閥體	WCB	CF8
蝶板	WCB	CF8
閥桿	2Cr13	0Cr18Ni9Ti
閥座	不銹鋼	304
密封圈	不銹鋼+石墨片	304+石墨片
填料	柔性石墨	柔性石墨

主要外形尺寸Main size of outside
型號Model: D34(6、7)2(3、4、5)F(X、H、W、Y)

Class	NPS (in)	尺寸 (mm)								蝸輪蝸桿裝置
Class	NPS (in)	Li	L2	L3	Ho	H	A	B	Do	蝸輪蝸桿裝置
150	3	114	114	48	185	320	140	63	160	0型
	4	127	127	54	195	342	140	63	160	0型
	5	140	140	55	209	365	140	63	300	A型
	6	140	140	57	243	415	140	63	300	A型
	8	152	152	64	263	510	150	84	400	B型
	10	165	165	71	295	567	150	84	400	B型
	12	178	178	81	342	665	200	108	600	C型
	14	190	190	92	385	739	200	108	600	C型
	16	216	216	102	430	825	240	152	600	C型
	18	222	222	114	469	910	240	152	800	D型
	20	229	229	127	500	990	300	168	800	D型
	24	267	267	154	618	1210	320	192	800	D型
	28	292	292	229	746	1475	237	168	400	DA型
	32	318	318	241	810	1600	237	168	400	DA型
	34	330	330	241	875	1728	237	168	400	DA型
	40	410	410	300	965	1900	237	168	600	DB型
	48	470	470	254	1055	2100	237	168	600	DB型
	56	530	530	279	1163	2325	237	168	600	DB型
	60	570	570	318	1343	2600	237	168	600	DB型

主要外形尺寸Main size of outside
型號Model: D34(6、7)2(3、4、5)F(X、H、W、Y)

Class	NPS (in)	尺寸 (mm)								蝸輪蝸桿
Class	NPS (in)	L1	L2	L3	Ho	H	A	B	Do	蝸輪蝸桿
300	3	180	180	48	141	395	140	63	300	A型
	4	190	190	54	205	355	140	63	400	B型
	5	200	200	55	215	378	140	63	400	B型
	6	210	210	59	260	430	150	84	600	C型
	8	230	230	73	273	523	150	84	600	C型
	10	250	250	83	315	600	200	108	600	D型
	12	270	270	92	362	693	200	108	800	D型
	14	290	290	117	405	772	240	152	800	D型
	16	310	310	133	440	862	300	168	800	DA型
	18	330	330	149	525	960	320	192	400	DA型
	20	350	350	159	603	1158	168	237	400	DA型
	24	390	390	181	693	1320	168	237	300	A型
600	3	180	180	54	250	500	140	63	400	B型
	4	190	190	64	340	595	140	63	600	C型
	5	200	200	70	395	680	200	108	600	C型
	6	210	210	78	423	730	240	152	600	C型
	8	230	230	102	445	855	300	168	800	D型
	10	250	250	117	536	1002	320	192	800	D型
	12	270	270	140	614	1150	168	237	800	D型
	14	290	290	155	674	1200	168	237	400	DA型
	16	310	310	178	823	1345	168	237	400	DA型

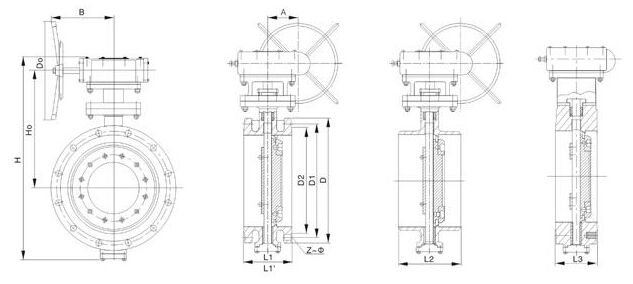

D343H美標法蘭硬密封蝶閥結構圖紙：
