產品型號：D71X~D371X
產品口徑：DN40-DN150
產品壓力：0.6-1.0mpa
連接方式：法蘭，對夾
閥體材質：塑料
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦D71X~D371X塑料蝶閥≧也是國內蝶閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

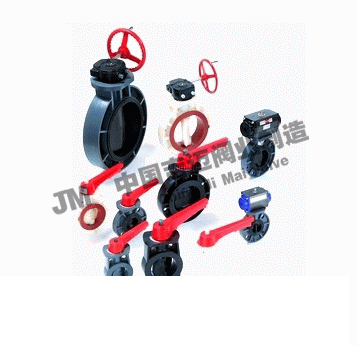

D71X~D371X塑料蝶閥產品概述：

D71X~D371X塑料蝶閥是用隨桿一起轉動的蝶板作啟閉件，用以實現閥門的開啟、關閉與調節。
蝶閥在管路中除了起切斷和截流用外，近年來已經把密封性能作為評價的主要指標，受到市場青睞。另外，蝶閥還有體積小，重量輕、結構簡單等優點，與同參數閘閥比較，平均減輕重量30～50%,蝶板旋轉90度即可實現啟、閉過程，又由于轉軸兩側蝶板受介質作用力近似相等，轉矩相反，因此啟閉力矩較小。
１、閥體材質應以PPH、RPP、PE、PVDF、CPVC、UPVC原料制成，密封座采用三元乙丙橡膠（EPDM）或氟橡膠（FPM）制成。
２、閥體與管路通過法蘭對夾式連接，連接標準可符合DIN、GB、ASTM、JIS等標準、使整體管路系統達成統一標準要求。
３、閥門的設計與檢測嚴格符合Q/ZBT02-2004。

D71X塑料蝶閥規格尺寸

通徑Diameter		D1	D2				D3	L1	L	H1	H2	n-Φ	工作壓力Working pressure	重量-kg/臺		操作Operation	工作溫度Working temperature
mm	inch	D1	D2	JIS	DIN	ANSI	D3	L1	L	H1	H2	n-Φ	工作壓力Working pressure	RPP	PVDF	操作Operation	工作溫度Working temperature
40	1½	47	110	105	110	3.9	150	200	39	86	70	4-18	1	1.2	1.5	手柄式Hand wheel type	RPP-14-+100℃PVDF-14-+135℃
50	2	56	125	120	125	4.8	160	220	40	88	70	4-18	1	1.3	1.6
65	2½	71	145	140	145	5.5	185	220	46	100	70	4-18	1	1.7	2
80	3	85	160	150	160	6	195	280	46	105	85	8-18	1	2.3	2.7
100	4	105	180	175	180	7.5	215	280	54	118	85	8-18	1	4	4.8
125	5	131	210	210	210	8.5	250	300	70	163	93	8-18	1	4.8	5.7
150	6	153	240	240	240	9.5	285	300	74	176	93	8-22	1	5.5	6.5

D371X塑料蝶閥規格尺寸

通徑Diameter

n-Φ

工作壓力Working pressure

重量-kg/臺

操作Operation

工作溫度Working temperature

inch

JIS

DIN

ANSI

RPP

PVDF

150

153

240

9.50

285

300

176

8-22

0.5

5.5

6.5

渦輪式Warm-gear typee

RPP-14-+100℃PVDF-1
